Los herrajes de andamios son componentes que unen los tubos de los andamios. Se consideran las piezas funcionales de las estructuras temporales construidas para un propósito específico, ya sea para construcción, mantenimiento, reparación o eventos.

Los herrajes para andamios se fabrican con materiales resistentes, generalmente acero galvanizado o aluminio, lo que permite mantener la integridad estructural al soportar andamios, herramientas y materiales en altura. Es un sistema de construcción flexible que permite desmontar y crear innumerables estructuras, y está diseñado para adaptarse a diversas necesidades, como la simple renovación de una vivienda, el desarrollo de estructuras temporales complejas para obras de infraestructura pesada o un evento al aire libre.

Comprender el tipo de aplicación puede tener un gran impacto en la eficiencia del proyecto y la seguridad de los trabajadores (esto es algo que todos tenemos en mente). Reconocer cada equipamiento, su uso previsto y sus límites, garantizará la reducción de confusiones y malentendidos, así como el cumplimiento de la normativa del sector.

Tipos de acopladores para andamios

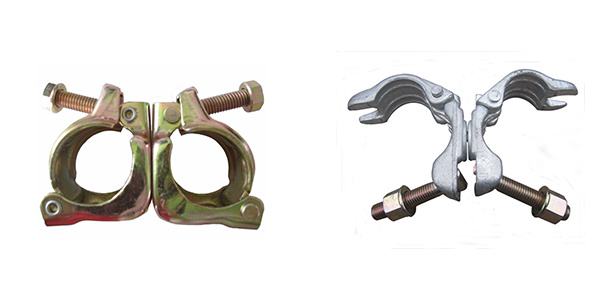

1. Acopladores giratorios

Los acopladores giratorios unen dos tubos de andamio con la misma función de compresión que otros tipos de acopladores, pero con la capacidad adicional de conectar dos tubos en cualquier ángulo. Gracias a su capacidad de conectarse directamente a una conexión diagonal o no convencional con la estructura arriostrada, los acopladores giratorios se utilizan en casi todas las situaciones de andamios, ya que proporcionan estabilidad general a toda la estructura. Los acopladores giratorios se utilizan generalmente como componente de un sistema de arriostramiento.

• Diseño: Acoplador giratorio diseñado con un punto de pivote para que las conexiones puedan girar en un eje completo de 360 ​​grados.
• Aplicaciones: típicas en arriostramientos diagonales, estructuras de andamios curvas y diseños de andamios no estándar.
• Beneficios: flexibilidad en el diseño con cualquier variabilidad del proyecto.

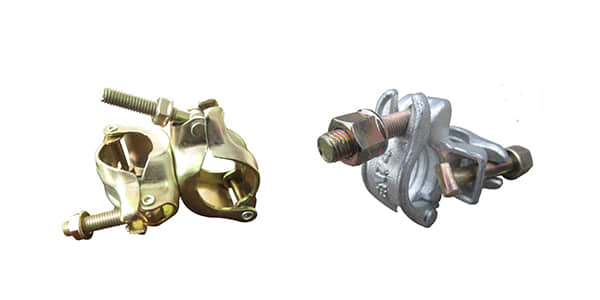

2. Acopladores de ángulo recto

Los acopladores en ángulo recto, también llamados acopladores dobles, conectan dos tubos en un ángulo recto definido de 90 grados con una gran capacidad de carga, por lo que son un elemento básico de las rejillas de andamios estándar.

• Diseño: Dos abrazaderas fijas permiten conexiones perpendiculares.
• Aplicación: Para conectar vigas horizontales a soportes verticales en estructuras rectangulares.
• Ventajas: Altos niveles de resistencia y estabilidad para estructuras pesadas.

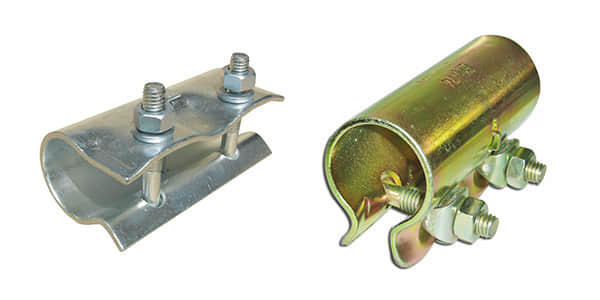

3. Acopladores de manguito

Los acopladores de manguito conectan dos tubos de extremo a extremo y, en esencia, extienden la longitud del tubo. Son imprescindibles para realizar tramos largos en sistemas de andamios de gran tamaño.

• Diseño: Una manga tubular que se coloca sobre los extremos del tubo y se fija con pernos.
• Usos: Extensión de tubos horizontales o verticales en andamios de gran escala.
• Beneficios: ¡Añade longitud sin perder fuerza!

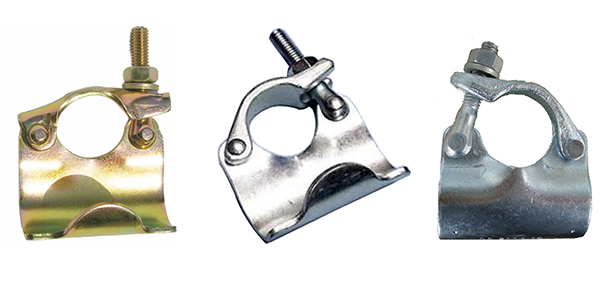

4. Acopladores Putlog

Los acopladores de travesaños se utilizan para conectar los tubos de travesaños (soportes horizontales) a los largueros para colocar las tablas del andamio. Son esenciales para crear una plataforma de trabajo segura.

• Diseño: Una sola abrazadera que sujeta el tubo del putlog al libro mayor.
• Usos: Para asegurar las tablas del andamio a la estructura principal.
• Ventajas: Facilita el montaje de la plataforma para un uso seguro por parte de los trabajadores.

5. Acopladores de viga

Los acopladores de vigas se utilizan para fijar los tubos de andamios a las vigas de acero que los unen a los elementos existentes. Se utilizan comúnmente en operaciones industriales y de infraestructura.

• Diseño: Una abrazadera que asegura tanto un tubo como una brida de una viga.
• Aplicación: Unión de andamios a estructuras de acero (por ejemplo, puentes o fábricas).
• Beneficios: Anclaje seguro a estructuras no tubulares.

6. El papel de los acopladores de retención de la placa

Los acopladores de retención de tablas fijan las tablas del andamio en su lugar, lo que limita el deslizamiento o el movimiento de las tablas, lo que es esencial para plataformas más seguras.

• Diseño: Es una abrazadera que se “bloquea” a la tabla para que no se mueva y quede segura al marco del andamio.
• Uso: Estabilidad de plataformas de trabajo en zonas de alto tráfico.
• Beneficios: Reducir el riesgo de que las tablas se muevan es una capa adicional de seguridad.

7. Acopladores de pasador de unión

Los acopladores de pasador de unión crean dos tubos conectados internamente, extremo con extremo. Mantienen la tubería en una alineación recta, sin elementos externos que interfieran con el diseño general. Se utilizan principalmente cuando el área de conexión es limitada o existe alguna otra preocupación estética.

• Diseño: Un pasador interno que encaja dentro del extremo del tubo (ambos extremos) utilizando un mecanismo de bloqueo para asegurar la conexión.
• Usar: Para crear conexiones al ras cuando hay poco espacio.
• Ventajas: Las juntas limpias y discretas crean una solución de diseño simple y limpia.

8. Medios acopladores

Los medios acopladores son un tipo de acoplamiento que fija un tubo a una posición (es decir, a una pared o a una columna), lo que proporciona un punto de fijación seguro para el extremo libre del andamio.

• Diseño: Una abrazadera única que tiene una base para que pueda fijarse firmemente a una superficie.
• Aplicaciones: Conexiones de andamios a edificios o elementos similares.
• Funciones: fijación segura a estructura no andamio.

9. Acopladores de lapa

Los acopladores de lapa están hechos de materiales livianos y están diseñados para aplicaciones de baja carga, como asegurar tablas de andamios o barreras temporales.

• Diseño: Una pequeña abrazadera con un mecanismo de bloqueo sencillo y directo.
• Aplicaciones: Destinado para instalaciones de andamios temporales o ligeros en ancho.
• Ventajas: muy fácil de usar, económico considerando el tamaño de los proyectos típicos.

10. Acopladores de escalera

Un acoplador de escalera se utiliza para fijar una escalera a una estructura de andamio para garantizar un medio de acceso seguro y estable para los trabajadores.

• Diseño: Una abrazadera que conecta los peldaños de la escalera a los tubos del andamio.
• Aplicaciones: Para fijar escaleras para acceso vertical.
• Beneficios: Permite una mejor movilidad y seguridad para los trabajadores.

11. Acopladores de cercado

Los acopladores de cercas le permiten colocar mallas, redes o barreras en los tubos de andamios para crear barreras protectoras o escudos contra escombros.

• Diseño: La abrazadera tiene componentes flexibles, como una red.
• Aplicaciones: Instalación de barreras de seguridad o protección contra escombros.
• Beneficios: Proporciona contención y por lo tanto aumenta la seguridad del sitio.

Aplicaciones de los acopladores de andamios

Construcción: Ayudar en la construcción de edificios, puentes y rascacielos utilizando acopladores de ángulo recto y acopladores giratorios.

Mantenimiento: utilice medios acopladores para estabilizar la limpieza, la pintura o el mantenimiento en un edificio alto.

Eventos: utilice acopladores de lapa y de cerca para crear escenarios temporales, asientos o iluminación para eventos y conciertos.

Construcción naval/Offshore: Proporcionar plataformas estables utilizando acopladores de viga, en un astillero o en una situación offshore.

Industrial: Utilice acopladores de manguito y pasador de unión en el mantenimiento de fábricas o plantas de energía.

Consideraciones de seguridad para los acopladores de andamios

Inspecciones: Inspeccione los conectores para detectar signos de desgaste, corrosión o daños antes de cada uso y reemplace cualquier pieza defectuosa.

Componentes certificados: utilice conectores que cumplan con estándares como EN74 o BS1139.

Instalación: Apriete según las especificaciones del fabricante en cuanto a torque, ni más ni menos que dichas especificaciones.

Límites de carga: Respete los límites de carga del conector para no crear una falla.

Capacitación: Capacitar a todos los trabajadores que realizarán el montaje y gestionarán la seguridad en el sitio.

Factores ambientales: Considere cualquier factor ambiental, como viento, lluvia o vibraciones. Los conectores giratorios son especialmente importantes en el arriostramiento para generar estabilidad.

Monitoreo: Identificar el riesgo de aflojamiento o fatiga de los conectores durante el proyecto. Inspecciones periódicas en obra.

Mantenimiento de los acopladores de andamios

Limpieza: elimine la suciedad o los residuos con un cepillo de alambre o una hidrolavadora.

Almacenamiento: Mantener en áreas secas y ventiladas. Aplicar recubrimientos protectores a los acopladores de acero.

Lubricación: Lubrique las piezas móviles, como los pivotes del acoplador giratorio, para evitar que se atasquen.

Inspecciones: Verifique si hay desgaste o daños antes y después del uso, especialmente en los acopladores que soportan carga.

Reparaciones: Trate el óxido menor con aerosoles anticorrosivos; reemplace los acopladores severamente dañados.

Instrucciones: siga las instrucciones de mantenimiento del fabricante para tipos específicos.

Inventario: Organice los acopladores por tipo y condición para realizar inspecciones eficientes.

Cómo elegir acopladores para andamios

Alcance del proyecto: utilice acopladores robustos (por ejemplo, de ángulo recto, de manguito) para proyectos grandes y acopladores más livianos (por ejemplo, de lapa) para configuraciones temporales.

-Medio ambiente: Elija materiales resistentes a la corrosión (acero galvanizado, aluminio) para zonas húmedas o costeras.

-Necesidades de carga: Opte por acopladores de alta capacidad para proyectos de trabajo pesado.

Cumplimiento: Asegúrese de que los acopladores cumplan con los estándares locales (por ejemplo, OSHA, EN74) de seguridad y legalidad.

Conclusión

Los acopladores de andamios son los héroes anónimos de la seguridad y eficiencia en proyectos de construcción, mantenimiento e industriales. Desde el acoplador giratorio flexible hasta el robusto acoplador de ángulo recto, cada tipo desempeña un papel vital en la creación de sistemas de andamios confiables. Al comprender sus aplicaciones, priorizar la seguridad y comprometerse con un mantenimiento regular, puede maximizar su rendimiento y garantizar la seguridad de los trabajadores.

Ya sea que sea un contratista, gerente de proyecto o oficial de seguridad, esta guía le proporciona el conocimiento para tomar decisiones informadas sobre estos componentes críticos.
