La solidez estructural de los sistemas de soporte temporales es, sin duda, uno de los factores más importantes a considerar al trabajar en infraestructura industrial y de construcción a gran escala. Dentro de cada sistema de andamios, hay tuberías que se utilizan como soporte. Sabiendo qué tamaño y capacidad de peso tiene su tubo de andamio La capacidad de sostener de forma segura es fundamental para proporcionar entornos de trabajo seguros, maximizar el uso del material en obra y lograr el cumplimiento de las normas internacionales de ingeniería.

Esta guía describe con detalle qué aspectos se tienen en cuenta al determinar cuánto peso puede soportar de forma segura cada tipo/tamaño de tubo metálico para andamios, así como las normas existentes que rigen el uso de tubos para andamios en todas partes del mundo.

1. Fundamentos de la capacidad de carga

¿Cuánto peso puede soportar el tubo del andamio? La capacidad de carga se determina calculando cuánta carga (fuerza) puede soportar un tubo de andamio antes de deformarse permanentemente o colapsar. En el ámbito de la ingeniería, este valor siempre se calcula en relación con todos los demás tubos de la estructura del andamio; por lo tanto, no se puede utilizar de forma aislada.

Cargas muertas frente a cargas vivas

• Cargas muertas: El peso propio de la estructura del andamio (es decir, el peso de los tubos, las planchas de acero, los escalones y los acoplamientos que componen el andamio propiamente dicho).
• Cargas en vivo: El peso combinado de todas las personas, equipos y materiales almacenados en la estructura del andamio.

2. Factores determinantes clave de la resistencia estructural

La capacidad de carga de un tubo de andamio viene determinada por varias propiedades físicas y mecánicas.

A. Especificación del material y espesor de la pared:

• El material más utilizado para andamios estructurales es el acero al carbono galvanizado, y el espesor de la pared (normalmente 3,2 mm o 4,0 mm) influye directamente en la cantidad de momento flector que puede soportar el tubo. Una pared más gruesa aumenta la sección transversal del tubo y, por lo tanto, incrementa su capacidad de carga axial.

B. La relación de esbeltez y el pandeo:

• A medida que aumenta la longitud sin soporte de una tubería, su resistencia disminuye debido a su menor esbeltez. En ingeniería, esto se conoce como coeficiente de esbeltez. Una tubería puede estar hecha de un material resistente, pero si la altura vertical entre los dos soportes horizontales es excesiva, podría pandearse al someterse a una carga inferior a su carga de aplastamiento teórica.

C. Normas reglamentarias: EN39 y BS1139

El cumplimiento de las normas internacionales garantiza la uniformidad en el desempeño.

• Nuestro stock comercial y técnico incluye tubos de acero convencionales según las normas BS1139 / EN39. Estos están disponibles en longitudes rectas y tienen un diámetro exterior nominal de 48,3 mm con una tolerancia de diámetro. El acero tiene una resistencia mínima a la fluencia especificada de 235 N/mm.^2. El uso de estos componentes como base para cálculos de carga seguros es un punto de partida común.

3. Clases de carga y capacidades de servicio

Los sistemas de andamiaje se clasifican según su aplicación prevista. Estas clasificaciones determinan la carga uniformemente distribuida (UDL) máxima permitida en las plataformas de trabajo.

4. Cálculos de ingeniería para la capacidad de carga

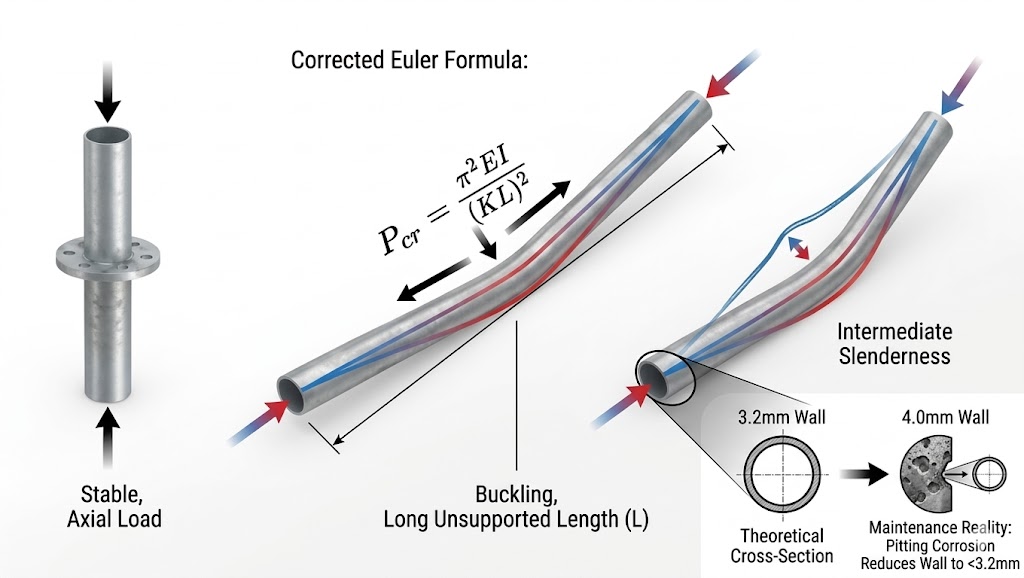

El cálculo de la carga crítica de un soporte vertical de andamio (que actúa como elemento de compresión) implica evaluar la fórmula de pandeo de Euler.

La carga crítica de pandeo P_cr se expresa como:

Dónde:

E: Módulo de elasticidad del acero.

I: Segundo momento del área.

L: La longitud real de la tubería.

K: El factor de longitud efectiva (que depende de cómo se fijan los extremos).

Factor de seguridad: Para tener en cuenta variables impredecibles como la oscilación del viento o pequeños defectos en el material, se aplica un factor de seguridad (normalmente de 4:1) a la carga de rotura máxima para determinar la carga de trabajo segura (SWL).

5. Factores que disminuyen la capacidad de carga

La capacidad teórica debe ajustarse a las condiciones del mundo real. Con el tiempo, varios factores pueden comprometer la integridad del acero:

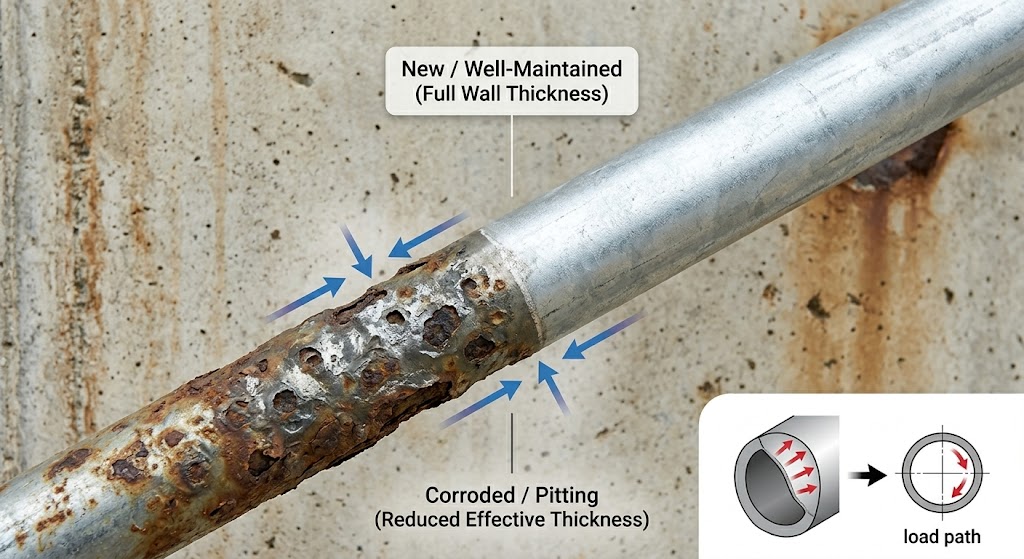

• Corrosión/Oxidación: Cuando la tubería presenta una corrosión profunda, su espesor efectivo puede reducirse considerablemente, hasta el punto de que, tanto para cargas estáticas como dinámicas, la inercia de la tubería puede disminuir drásticamente.
• Carga excéntrica: Una carga excéntrica se define como aquella cuyo centro no se encuentra directamente sobre el centro de la tubería. En este tipo de carga, se aplica una tensión de flexión adicional a la tubería, lo que modifica el punto de rotura, pasando del punto de ruptura por tensión circunferencial al punto de ruptura por tensión de flexión.
• Deformación física: Las tuberías abolladas, dobladas o "enderezadas" no se pueden reparar y deben retirarse de servicio, ya que no habrán cumplido con los criterios de rendimiento originales.

6. Implementación práctica para la seguridad en el lugar de trabajo

Para mantener los más altos estándares de integridad estructural, tenga en cuenta las siguientes prácticas técnicas:

• Uniformidad de los materiales:Evite mezclar tubos con diferentes espesores de pared (por ejemplo, 3,2 mm y 4,0 mm) en el mismo tramo vertical para garantizar una distribución de carga predecible.
• Acoplamiento rígido:Asegúrese de que todos los acoplamientos estén apretados según las especificaciones del fabricante, ya que la "fijeza" de las uniones afecta al factor $K$ en los cálculos de pandeo.
• Verificación periódica:Realizar pruebas periódicas de espesor y comprobaciones de rectitud para garantizar que el inventario siga cumpliendo las especificaciones del certificado original de fábrica.

Conclusión

Determinar la capacidad de carga de las tuberías de andamiaje requiere un equilibrio entre la ciencia de los materiales y la ingeniería mecánica. Al cumplir con estándares reconocidos como BS1139 y EN39, y al considerar variables como los índices de esbeltez y los márgenes de seguridad, los proyectos de construcción pueden llevarse a cabo con la máxima confianza estructural.

La seguridad en los andamios no es cuestión de conjeturas, sino de precisión calculada.

Asegúrese de que su próximo proyecto se construya sobre una base de resistencia certificada. Ofrecemos tubos y componentes para andamios de primera calidad y alta resistencia que superan los estándares internacionales de seguridad.

Contáctanos hoy ¡Reciba las especificaciones técnicas completas y los certificados de fábrica para sus necesidades de andamiaje!

Preguntas frecuentes

1. ¿Cuál es la capacidad de carga estándar de un tubo de andamio de 48,3 mm?

• La capacidad de carga de un tubo de andamio estándar de 48,3 mm de diámetro exterior (DE) depende principalmente de su espesor de pared y de su longitud sin soporte. Para un tubo de acero estándar de 4,0 mm de espesor de pared que cumple con la norma EN39, la carga axial segura suele ser de entre 40 kN y 60 kN, siempre que la altura sin soporte (elevación) se mantenga dentro de los límites estándar (normalmente 2,0 metros). Sin embargo, este valor disminuye significativamente a medida que aumenta la altura de elevación debido al riesgo de pandeo.

2. ¿Cómo afecta el espesor de la pared (3,2 mm frente a 4,0 mm) a la capacidad de carga?

• El espesor de la pared es un factor crítico para la estabilidad estructural. Una tubería de 4,0 mm tiene aproximadamente un 20 % más de acero que una de 3,2 mm. Este material adicional mejora significativamente el radio de giro y el momento de inercia, lo que hace que la tubería de 4,0 mm sea mucho más resistente al pandeo. En aplicaciones de alta resistencia o estructuras con gran altura libre, las tuberías de 4,0 mm son la opción preferida en la industria para mantener un mayor margen de seguridad.

3. ¿Pueden las tuberías oxidadas o corroídas seguir cumpliendo los requisitos de carga?

• La corrosión reduce drásticamente la capacidad de las tuberías. La oxidación superficial (oxidación instantánea) generalmente no afecta la integridad estructural, pero la corrosión por picaduras o la incrustación interna reducen el espesor efectivo de la pared. Si el espesor de la pared de una tubería ha disminuido en más del 10 % con respecto a su especificación original, debe ser degradada o dada de baja, ya que ya no puede cumplir de manera confiable con las capacidades de carga definidas en normas como la BS1139.
