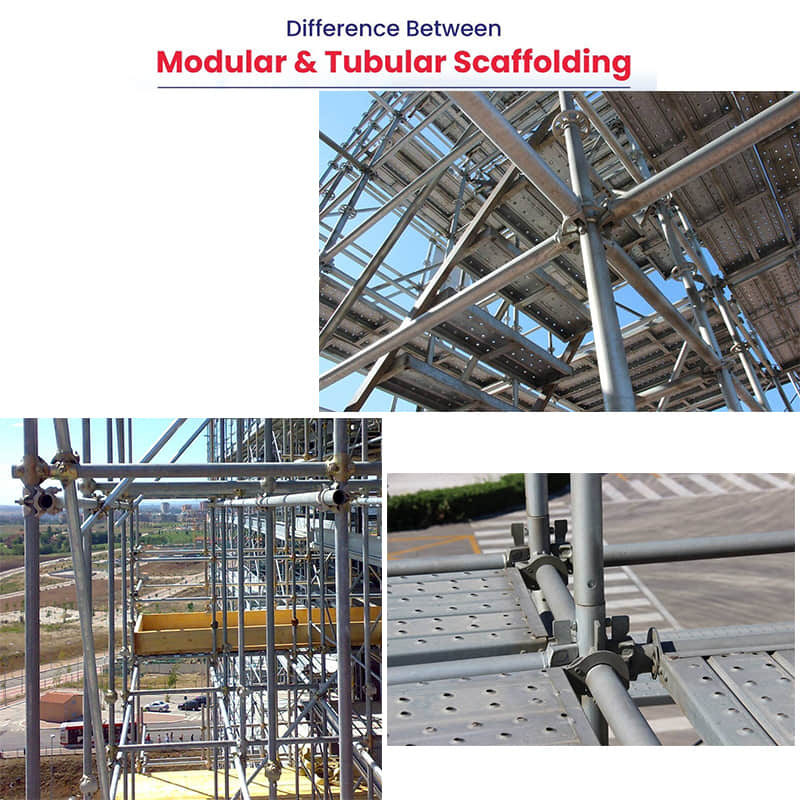

Andamios modulares vs. tubulares     Elegir lo correcto sistema de andamios Será una de las decisiones más críticas que se tomarán en un nuevo proyecto. En última instancia, afectará el cronograma, los costos y, lo más importante, la seguridad de sus trabajadores. Hay bastantes opciones, pero en general, su proyecto se reducirá a uno de dos sistemas principales: andamios modulares o andamios tubulares. Esta guía le ofrecerá una comparación detallada que le ayudará a tomar una decisión. Le presentará las ventajas y desventajas de los diferentes tipos y le proporcionará una situación ideal para cada uno, ayudándole a tomar la decisión correcta en su próximo proyecto.         Comprensión de los andamios tubulares (de tubo y abrazadera)   Andamios tubulares, también llamado andamios de tubo y abrazaderaEstá compuesto por tubos de acero individuales que se ensamblan mediante diversos acopladores y accesorios. Es el tipo de andamio original y es reconocido por su gran versatilidad.   Ventajas clave:   Flexibilidad inigualable: El sistema ofrece una flexibilidad inigualable en formas complejas. Dado que todos los tubos y abrazaderas se pueden instalar de forma independiente, se puede fabricar un andamio que se adapte a cualquier forma, inclinación o característica arquitectónica. El andamio tubular es el sistema preferido para la restauración de edificios antiguos, puentes y cuando no es posible proporcionar un sistema estándar en una planta industrial. Rentable para proyectos personalizados: Si bien los costos de mano de obra a veces pueden ser más altos, en proyectos personalizados, el costo inicial de los materiales para tubos y abrazaderas individuales puede ser menor que el de los sistemas prediseñados. En proyectos donde sea necesario realizar modificaciones costosas en construcciones únicas o personalizadas, los andamios de tubos y abrazaderas pueden ofrecerle ahorros en mano de obra. Capacidad de soportar cargas pesadas: Cuando se instalan correctamente, los sistemas de andamios de tubo y abrazadera son muy resistentes y pueden utilizarse para aplicaciones de alta resistencia. Suelen ser el tipo de andamio preferido para trabajos que requieren materiales o equipos pesados.   Desventajas clave: Montaje intensivo en mano de obra: El montaje y desmontaje de un andamio de tubo y abrazadera requiere mucha mano de obra. Cada componente es una pieza independiente que debe sujetarse con abrazaderas y fijarse. Por lo tanto, el proceso es considerablemente más largo que el de un sistema modular. Si se encuentra en una obra con mucha actividad, ese tiempo extra para montar y desmontar un andamio puede afectar directamente su horario. Mano de obra costosa: El tiempo adicional de montaje/erección implica costos adicionales de mano de obra. Además, es necesario contar con un equipo de montaje cualificado para garantizar que el andamio se monte y se construya de forma correcta y segura. Demasiadas piezas para gestionar: Más allá del tiempo y el costo de montaje, los tubos, las abrazaderas y los accesorios son un problema logístico si se encuentra en un sitio de trabajo con mucha actividad y pueden potencialmente crear una pérdida de tiempo si pierde o extravía piezas.         Comprensión del andamiaje modular (de sistemas)   Qué es: Andamios modulares, a menudo denominado andamiaje del sistema (como Ringlock o Cuplock), es un sistema prediseñado con componentes prefabricados y estandarizados. Estas piezas cuentan con un mecanismo de bloqueo fijo que permite conexiones rápidas y seguras.   Ventajas clave: · Tiempo y eficiencia: Esta es la principal ventaja de los andamios modulares. Los componentes están diseñados para ensamblarse con un mecanismo de bloqueo sencillo que reduce significativamente el tiempo de montaje y desmontaje. Más específicamente, los beneficios de usar un sistema de andamios más eficiente pueden ayudarle a reducir sus plazos y costos laborales. Costo laboral reducido: Al estar estandarizados los componentes, se requiere mucha menos capacitación para los ensamblajes especializados necesarios al montar un andamio tubular. El equipo puede capacitarse con mayor rapidez y eficacia para construir un andamio modular seguro y estable. Mayor seguridad: El diseño prediseñado y las conexiones fijas dan como resultado un sistema mucho más predecible y, por consiguiente, estable. Se reduce la dependencia del error humano al montar el andamio modular, lo que mejora la seguridad en la obra. Ideal para proyectos estandarizados: Los sistemas modulares son generalmente la opción más eficiente y rentable cuando los proyectos son más grandes, como edificios de gran altura o edificios residenciales, y donde los diseños se repiten y/o son uniformes.   Desventajas clave:   No tan adaptable Los sistemas modulares no son tan flexibles porque las conexiones se fijan a ubicaciones predeterminadas y los objetos se prefabrican con un diseño específico. Será más difícil enmarcar el andamio en torno a elementos arquitectónicos únicos sin tener que añadir material ni modificar el sistema. Más caro por adelantado - Los componentes de andamios modulares prefabricados y diseñados pueden costar más en el momento de la adquisición o el alquiler que los materiales tubulares. Bloqueo del sistema - Una vez que invierte en un sistema modular específico (por ejemplo, Ringlock), a menudo está atado a los componentes de esa marca, lo que puede limitar su flexibilidad para obtener equipos.       Diferencia entre andamios modulares y tubulares   Característica Andamios modulares Andamios tubulares Velocidad de montaje Extremadamente rápido Lento a moderado Flexibilidad del proyecto Limitado (mejor para formas uniformes) Alto (se adapta a cualquier forma) Habilidad laboral requerida Más bajo Más alto Costo inicial Más alto Inferior (para materiales) Los mejores ejemplos de enfoque Edificios altos (de gran altura), construcción nueva (desde cero), escalamiento a partir del volumen en proyectos repetitivos similares Restauración histórica, plantas industriales, estructuras complejas Perfil de seguridad Alto (debido al diseño estandarizado) Alto (cuando es ensamblado por mano de obra calificada)       Tomar la decisión correcta:   Escenario 1: Al construir un nuevo edificio de apartamentos de 20 pisos, lo más importante es la rapidez y la eficiencia. En este caso, los andamios modulares son la mejor opción. Construir el nuevo edificio con andamios modulares será tan rápido que le ahorrará mucho dinero en mano de obra. Escenario 2: Está restaurando la fachada de un teatro histórico con más de 100 años de antigüedad. La fachada presenta superficies curvas complejas y cornisas con ángulos en toda su extensión. La mejor opción es el andamio tubular. El andamio tubular y de abrazadera ofrece una mayor variedad de posibilidades para diseñar y construir su estructura personalizada, basándose en la geometría única del edificio. Escenario 3: Una construcción residencial de tamaño pequeño a mediano. En un proyecto típico, cualquiera de los dos podría lograr el resultado deseado. Si el equipo tiene experiencia con tubos y abrazaderas, y se busca reducir los costos de material, los tubos y abrazaderas podrían ser una opción viable. Sin embargo, si se busca la mayor eficiencia para completar el proyecto en el menor tiempo posible y no se cuenta con capacitación certificada en andamios, recomiendo el andamio modular como el mejor para la eficiencia.       Conclusión:   En definitiva, no existe un único sistema de andamios "mejor". La mejor opción es una decisión estratégica basada en las necesidades específicas de su proyecto. Elija andamios modulares cuando su prioridad sea la velocidad, la eficiencia y una estructura uniforme a gran escala. Elija andamios tubulares cuando su proyecto exige la máxima flexibilidad para abordar diseños complejos o inusuales. Al considerar cuidadosamente la complejidad de su proyecto, el cronograma y la mano de obra disponible, puede seleccionar la herramienta adecuada para el trabajo, garantizando una construcción segura, eficiente y rentable.     Preguntas frecuentes   1. ¿Son los andamios modulares más seguros que los andamios tubulares? Ambos sistemas son seguros si son montados correctamente por personal capacitado. Sin embargo, los andamios modulares suelen considerarse una ventaja en seguridad gracias a sus componentes prediseñados y estandarizados, que reducen el riesgo de errores humanos durante el montaje. Los andamios tubulares requieren mayor habilidad y experiencia para garantizar la seguridad de todas las conexiones y la estabilidad de la estructura. 2. ¿Qué sistema es más rentable? Esto depende completamente del proyecto. Los andamios tubulares pueden tener un menor costo inicial de material, pero un mayor tiempo de montaje puede resultar en mayores costos de mano de obra. Los andamios modulares tienen un costo inicial más alto, pero su velocidad y eficiencia suelen resultar en menores costos generales del proyecto, especialmente para estructuras grandes y uniformes. Debe considerar tanto los costos de material como los de mano de obra para determinar la opción más rentable para su proyecto específico. 3. ¿Se pueden mezclar sistemas de andamios modulares y tubulares? No. Nunca se deben mezclar componentes de diferentes sistemas de andamios. Cada sistema está diseñado con estándares de ingeniería y tolerancias de seguridad específicos. Combinarlos puede comprometer la integridad estructural y la seguridad de todo el andamio. 4. ¿Cuál es la diferencia entre Ringlock y Cuplock? Tanto Ringlock como Cuplock son tipos de andamios modulares. La principal diferencia radica en el método de conexión. Ringlock utiliza una roseta con cuñas de bloqueo martilladas, ofreciendo ocho puntos de conexión por roseta. Cuplock utiliza una copa superior que se desliza hacia abajo para fijar las hojas del larguero al soporte, creando cuatro puntos de conexión. Ambos son sistemas populares, seguros y eficientes.

En los últimos años, los sistemas de andamiaje se han desarrollado para cumplir tres objetivos principales: la seguridad de los trabajadores, el aumento de la productividad y la estabilidad del sistema frente a las inclemencias del entorno y las diversas cargas. Ya sea en un edificio de gran altura, una planta industrial como una refinería o en labores de mantenimiento de infraestructuras, el sistema de andamiaje constituye la base de seguridad temporal para los trabajadores.Las estructuras de construcción temporales se utilizan para la construcción en todo el mundo. Elegir el andamio adecuado para un proyecto puede llevar mucho tiempo para ponerlo en marcha, además de generar muchos costos adicionales y presentar varios problemas para el director del proyecto. No solo ralentiza el proyecto mientras el trabajador intenta garantizar que el mayor número de trabajadores necesarios complete el trabajo de forma segura.En esta guía, analizaremos el funcionamiento de los sistemas de andamiaje temporal disponibles en todo el mundo, describiremos sus ventajas y desventajas, y también examinaremos sus áreas de aplicación para ayudarle a decidir si comprar un sistema de andamiaje o alquilar uno.   Andamios modulares (de sistema)  Sistemas de andamios modulares, también conocidos como andamiaje de sistemaLos andamios suelen estar compuestos por montantes prefabricados (postes) y sus correspondientes tirantes, entre otros componentes, que se conectan en puntos fijos. Este sistema de acceso se está convirtiendo en la norma para grandes obras en todo el mundo, especialmente porque ofrece una construcción rápida y una alta capacidad de carga en comparación con otros sistemas de acceso.De todos los sistemas de andamiaje utilizados en todo el mundo, los dos sistemas de andamiaje más populares disponibles en el mercado global se encuentran entre: Sistema de andamios Ringlock El sistema Ringlock es muy apreciado por su versatilidad y rapidez. Su característica distintiva es una roseta circular soldada al montante vertical cada 500 mm, que permite conectar hasta ocho fijaciones (tirantes y tirantes) en distintos ángulos mediante un mecanismo de pasador de cuña seguro.Ventajas:Flexibilidad sin igual:El diseño de roseta de 360 ​​grados permite una geometría precisa, lo que lo hace perfecto para estructuras curvas, tanques industriales circulares y fachadas complejas.Alta capacidad de carga:Los componentes de acero de alta resistencia distribuyen el peso de manera eficiente, lo que permite cumplir con los requisitos de apuntalamiento y andamiaje de gran envergadura.Durabilidad:Generalmente se galvanizan por inmersión en caliente para resistir la corrosión en entornos costeros o industriales adversos.Desventajas:Mayor inversión inicial:La precisión de fabricación requerida para las rosetas y las cuñas aumenta los costos de adquisición iniciales en comparación con los sistemas de marcos básicos.Mejor uso para:Refinerías de petróleo y gas, construcción naval, infraestructuras complejas e ingeniería civil industrial de gran envergadura. Sistema de andamiaje Cuplock Cuplock es otro sistema modular de uso extendido a nivel mundial. Utiliza un mecanismo de bloqueo único en forma de "copa", donde una copa inferior fija y una copa superior deslizante se unen para fijar hasta cuatro piezas horizontales con un solo golpe de martillo.Ventajas:Montaje rápido:Su exclusivo mecanismo de bloqueo de acción simple lo convierte en uno de los sistemas más rápidos de montar y desmontar, reduciendo drásticamente las horas de trabajo.Robusto y seguro:No hay piezas sueltas ni cuñas que se puedan perder en la obra, lo que minimiza los riesgos de mantenimiento y seguridad.Desventajas:Ángulos rígidos:Las conexiones están restringidas a ángulos fijos de 90 grados, lo que lo hace menos adaptable a perfiles arquitectónicos muy irregulares o curvos.Mejor uso para: Apuntalamiento de hormigón de alta resistencia, construcción de puentes y fachadas sencillas de edificios de gran altura.    Andamios de marco (Modular / Seccional) Los andamios de marco son el tipo de estructura temporal más conocido, ampliamente utilizado en los sectores comercial y residencial de Norteamérica y algunas partes de Asia. Se componen de marcos prefabricados de acero o aluminio soldados, conectados por tirantes transversales para formar torres rígidas.Ventajas:Sencillez y rapidez:Los marcos ligeros pueden apilarse y bloquearse verticalmente con mano de obra básica, sin necesidad de formación compleja.Rentable:Los menores costes iniciales de compra y alquiler lo hacen muy accesible para los contratistas generales.Fácil acceso:A menudo cuentan con escaleras integradas o arcos de paso, lo que facilita el desplazamiento de los trabajadores que transportan materiales.Desventajas:Altura y carga limitadas: No está diseñado intrínsecamente para soportar cargas industriales extremadamente pesadas ni alturas extremas sin un refuerzo estructural masivo.Falta de flexibilidad:No puede adaptarse a formas complejas; es estrictamente lineal.Mejor uso para: Albañilería, trabajos de ladrillo exterior, pintura, enlucido y mantenimiento de edificios de baja a mediana altura.    Andamios de tubo y acoplador Este método tradicional, a menudo denominado andamio de "tubo y abrazadera" o de "tubo suelto", se basa en dos componentes principales: tubos de acero o aluminio y varios tipos de acopladores (giratorios, de ángulo recto y de manguito).Ventajas:Adaptabilidad infinita:Al no tener puntos de conexión fijos, los tubos se pueden cortar y sujetar a cualquier altura, profundidad o ángulo. Se adaptan a prácticamente cualquier irregularidad estructural.Bajo costo de los materiales:Los tubos de acero en bruto y las abrazaderas de alta resistencia son relativamente económicos de adquirir.Desventajas:Requiere mucha mano de obra: Se requieren andamieros altamente cualificados y certificados para medir, alinear y atornillar manualmente cada nodo. Los tiempos de montaje son considerablemente más largos que los de los sistemas modulares.Alta tasa de pérdidas:Las piezas pequeñas y sueltas, como los acoplamientos, se pierden fácilmente en las obras de construcción con mucho movimiento, lo que aumenta los gastos de sustitución con el tiempo.Mejor uso para:Restauraciones históricas de formas irregulares, espacios reducidos alrededor de complejas tuberías industriales y proyectos donde los componentes modulares no pueden encajar físicamente.    Andamios suspendidos (plataformas colgantes) A diferencia de las opciones anteriores que se apoyaban en el suelo, los andamios suspendidos consisten en una plataforma suspendida de una estructura superior (normalmente tejados o parapetos) mediante cables de acero de alta resistencia y polipastos eléctricos.Ventajas:Alcance vertical ilimitado:Ideal para estructuras de gran altura donde la instalación de andamios apoyados en el suelo sería imposible tanto desde el punto de vista financiero como estructural.Huella mínima en el terreno:Mantiene las aceras y el nivel del suelo completamente despejados para el tránsito peatonal u otras operaciones de construcción.Desventajas:Vulnerabilidades de seguridad estrictas:Muy susceptible a los vientos fuertes. Las fallas mecánicas menores en los polipastos pueden desencadenar riesgos de seguridad catastróficos, lo que exige inspecciones diarias rigurosas y sistemas anticaídas.Mejor uso para:Limpieza de ventanas, reparaciones de fachadas, pintura de edificios de gran altura e instalación de cristales en rascacielos.    Matriz de comparación integral Para resumir cómo se comparan estos sistemas entre sí, revise la base de referencia comparativa a continuación:Tipo de andamioVelocidad de ensamblajeCapacidad de cargaFlexibilidad / AdaptabilidadRequisitos de habilidades laboralesEficiencia de costos (a largo plazo)Ringlock ModularMuy rápidoDe alto a extremoExcelente (ángulos de 360°)MedioAlto (Duradero y rápido)Cuplock ModularMuy rápidoAltoModerado (solo 90°)MedioAlto (bajo mantenimiento)Andamios de marcoRápidoBajo a medioBajo (solo lineal)BajoExcelente para trabajos ligerosTubo y acoplamientoLentoMedioInfinitoMuy altoBajos (Altos costos laborales)SuspendidoNo aplica (de arriba hacia abajo)Bajo (solo plataforma)EspecializadoAlto (Enfoque en la seguridad)Alto para los rascacielos    Factores clave a considerar antes de seleccionar su sistema Para optimizar la seguridad y la rentabilidad del proyecto, evalúe los requisitos del mismo en función de estas métricas clave:Geometría del proyecto:Las fachadas planas y lineales favorecen los sistemas Frame o Cuplock. Las estructuras curvas, los sistemas complejos de tuberías industriales o las estructuras circulares requieren sistemas Ringlock o Tube and Coupler.Expectativas de carga:Si su equipo debe levantar losas de hormigón pesadas, grandes palés de ladrillos o maquinaria pesada de albañilería, opte por sistemas modulares de alta resistencia. Para tareas de mantenimiento ligeras, las estructuras con bastidor o suspendidas son ideales.Mercado laboral local y costes:Si en su región escasean los andamieros cualificados o son caros, la utilización de sistemas modulares como Ringlock puede reducir drásticamente las horas de trabajo, compensando así el mayor coste inicial de los componentes.Transporte y almacenamiento:Los componentes modulares se apilan de forma ordenada, maximizando el espacio de los contenedores de envío y reduciendo los problemas de gestión logística.    Conclusión y próximos pasos a seguir No existe un único sistema de andamiaje "mejor"; solo existe el sistema adecuado para las limitaciones específicas de su proyecto. Equilibrar las normas de seguridad estructural, la velocidad de montaje y los costos del equipo determina si opta por la flexibilidad avanzada de Ringlock, la rápida simplicidad de los sistemas Frame, o la adaptabilidad tradicional de Tubo y acoplamiento.Invertir tiempo en seleccionar el equipo de montaje adecuado garantiza una mayor productividad de los trabajadores, el cumplimiento absoluto de la normativa y la protección de los márgenes del proyecto. ¿Listo para optimizar tu próximo lugar de trabajo? Ya sea que esté ampliando su inventario para una importante licitación municipal, expandiendo su flota de alquiler o buscando equipos confiables para una próxima construcción comercial, elegir al socio adecuado es vital.[Póngase en contacto hoy mismo con nuestros expertos en ingeniería y equipos] Para una evaluación integral del proyecto, cálculos de carga detallados y presupuestos competitivos adaptados con precisión a sus necesidades operativas.   Preguntas frecuentes ¿Cuál es la principal diferencia estructural entre los andamios modulares y los andamios tradicionales de tubos y acopladores?Los andamios modulares utilizan componentes verticales y horizontales prefabricados que se encajan entre sí a intervalos fijos predefinidos (como rosetas o copas), lo que garantiza dimensiones uniformes y un montaje rápido. Los andamios tradicionales de tubo y acoplamiento utilizan tubos sueltos no prefabricados y abrazaderas independientes, lo que permite unir los componentes en cualquier punto o ángulo, ofreciendo una adaptabilidad ilimitada, pero requiriendo mucho más tiempo y mano de obra especializada.¿Por qué se prefiere el sistema Ringlock para proyectos industriales y de petróleo y gas?Los entornos industriales presentan diseños muy irregulares, incluyendo recipientes curvos, tuberías complejas y maquinaria pesada. El diseño de roseta de 360 ​​grados de Ringlock permite que los soportes y tirantes se conecten en ángulos precisos para adaptarse de forma segura a estos obstáculos. Además, su alta capacidad de carga y su recubrimiento galvanizado en caliente lo protegen contra entornos químicos corrosivos.¿Cómo se comparan los sistemas de andamios de marco en términos de rentabilidad?Los andamios de marco ofrecen los costos iniciales de compra y alquiler más bajos, lo que los hace muy económicos para aplicaciones comerciales o residenciales sencillas de baja a mediana altura (como enlucido o mampostería). Sin embargo, debido a que no se adaptan a formas irregulares y carecen de capacidad para cargas extremadamente pesadas, su retorno de la inversión a largo plazo se limita a proyectos lineales estándar.
