La industria de la construcción actual prioriza el costo, la velocidad y la resistencia. Por lo tanto, con la velocidad, la eficiencia y la estabilidad en mente para la construcción (especialmente en edificios de gran altura o estructuras continuas), necesitamos utilizar soluciones modernas que incorporen todos los aspectos del diseño, no solo los edificios anteriores construidos. La solución que hoy analizamos es el encofrado deslizante. En este artículo, revisaremos la información más importante sobre el encofrado deslizante, incluyendo tipos, ventajas, desventajas, aplicaciones, características y componentes de un sistema.

¿Qué es exactamente el encofrado deslizante?

En términos simples, el encofrado deslizante es un tipo de método de construcción mediante el cual el sistema de encofrado Se mueve continuamente, ya sea vertical u horizontalmente, mientras se coloca el hormigón. Esto difiere del encofrado tradicional, que se monta y desmonta secuencialmente. El encofrado deslizante se desliza o trepa a un ritmo constante, permitiendo que la construcción se realice de forma continua, creando una estructura limpia y sin juntas (monolítica). El encofrado deslizante es muy atractivo en situaciones con limitaciones de tiempo y, por lo tanto, puede acelerar considerablemente la construcción de grandes proyectos.

El encofrado por sí solo es bastante corto, pero aun así resistente, con una altura típica de 1 a 1,5 metros. A medida que se vierte el hormigón fresco en la parte superior del encofrado y se coloca, todo el sistema se eleva o se desplaza hacia adelante. La velocidad del movimiento se calibra para que el hormigón en la parte inferior del encofrado fragüe lo suficiente como para soportar su propio peso y mantener su forma una vez expuesto.

Tipos de encofrados deslizantes

El encofrado deslizante no es una solución universal. Se clasifica a grandes rasgos según la dirección del movimiento:

• Encofrado deslizante vertical: Este es el tipo típico de encofrado deslizante para elementos de gran altura. El encofrado se desplaza verticalmente hacia arriba y permite construir estructuras altas con la misma sección transversal, como núcleos de edificios, muros de corte, huecos de ascensor, silos, chimeneas, pilonos de puentes, etc. Existe una variante de este tipo de encofrado deslizante, el encofrado deslizante cónico, que permite un cambio más gradual en el espesor y/o diámetro de los muros. A veces se ve este encofrado en torres de refrigeración o agujas decorativas de gran altura.
• Encofrado deslizante horizontal: Esto aplica, por supuesto, a elementos horizontales largos. El encofrado debe desplazarse horizontalmente sobre rieles o con una pavimentadora. Este es el método predilecto para construir pavimentos de hormigón (carreteras o pistas) o para revestir grandes canales y túneles.

El lado positivo y negativo: ventajas y desventajas

Como cualquier método de construcción, el encofrado deslizante tiene un conjunto distintivo de ventajas y desventajas que lo hacen adecuado para algunos proyectos y menos para otros.

Ventajas:

• Velocidad de construcción: Esta es probablemente la mayor ventaja. El encofrado deslizante permite un funcionamiento continuo, 24/7, lo que se traduce en una increíble velocidad de construcción. El núcleo de un edificio puede elevarse varios metros al día.
• Acabado de alta calidad: Con un vertido continuo, el resultado es una estructura monolítica sin juntas. Al no tener juntas, aumenta la resistencia y la durabilidad; además, el encofrado deslizante produce un acabado liso y uniforme.
• Rentabilidad: Cualquiera que haya construido estructuras altas o largas conoce el costo de mano de obra que implica instalar las plataformas y desencofrar repetidamente. Si bien la inversión inicial es alta, la velocidad del encofrado deslizante y el menor costo de mano de obra brindan ahorros significativos al finalizar el proyecto.
• Seguridad mejorada: El trabajo se realiza en una única plataforma compacta que se mueve con la estructura. Esto ofrece un entorno de trabajo más controlado y seguro en comparación con el montaje y desmontaje constante de encofrados convencionales a gran altura.
• Uso mínimo de andamios y grúas: El elemento autotrepante de los encofrados reduce la necesidad de un importante andamiaje externo y depende menos de grúas para el manejo del encofrado.

Desventajas:

• Gran inversión de capital inicial: Puede haber grandes gastos de capital en equipos especializados, como gatos hidráulicos y otras formas personalizadas.
• Requiere conocimientos especializados: Un sistema de encofrado deslizante requiere un equipo altamente capacitado y especializado. Toda la operación debe planificarse y ejecutarse cuidadosamente, desde el diseño de la mezcla de hormigón hasta la velocidad de hinca.
• Inflexible una vez que comienza: Un sistema de encofrado deslizante es continuo. Una vez iniciado el vertido, es prácticamente imposible detenerlo. Si se interrumpe, puede crearse una junta fría, lo que perjudica tanto la integridad estructural como la apariencia del producto final.
• No apto para todos los diseños: Este método de construcción resulta más eficiente en diseños con una sección transversal estándar o con poca variación. Un proceso de construcción con encofrado deslizante generalmente no es adecuado para edificios con geometrías complejas y secciones transversales variables.

¿Dónde se utiliza el encofrado deslizante?

Las capacidades únicas del encofrado deslizante lo hacen adecuado para una amplia gama de proyectos de construcción a gran escala, incluidos:

• Estructuras verticales: Construcción del núcleo vertical de hormigón que contiene todos los ascensores, escaleras y huecos de servicio.

• Silos industriales y contenedores de almacenamiento: Construcción de un molde cilíndrico alto para contener granos, cemento y otros materiales a granel.

• Torres de enfriamiento y apilamiento: Construcción de chimeneas y torres cónicas para formar una chimenea industrial o de una central eléctrica.

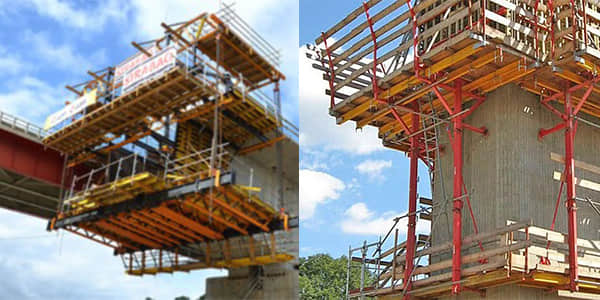

• Puentes, pilones y pilares: Construcción de los grandes soportes verticales para un puente atirantado y colgante.

• Plataformas offshore: Construcción de patas de hormigón y otras estructuras de soporte en plataformas petrolíferas y de gas en alta mar.

• Infraestructura de transporte: Pavimentación de largos tramos de pistas de concreto de autopistas y aeropuertos y revestimiento de infraestructura de túneles continuos y de gran longitud.

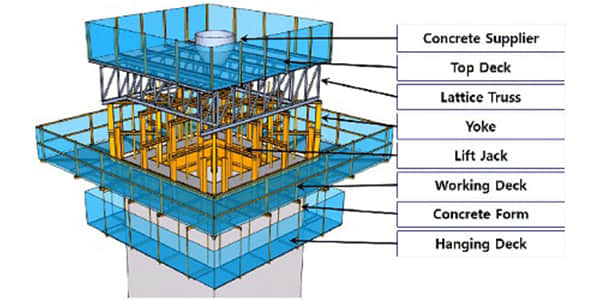

La anatomía de un sistema de encofrado deslizante

• Paneles de formulario: Un tipo de revestimiento que crea directamente la forma del hormigón. Generalmente fabricado en acero, proporciona un acabado liso y duradero, y una forma eficaz.
• Gales: Vigas de acero horizontales que corren adyacentes a los paneles de encofrado en el exterior del encofrado, proporcionando rigidez y transfiriendo la presión del hormigón húmedo recién extraído.
• Yugos: Marcos verticales de acero que unen los paneles de encofrado interior y exterior. Los yugos también constituyen el principal soporte visible de la plataforma de trabajo y transfieren las fuerzas de elevación de los gatos a todo el conjunto de encofrado.
• Gatos hidráulicos: Los gatos hidráulicos están fijados a los yugos, que se elevan o descienden mediante varillas de elevación (generalmente de acero) incorporadas al hormigón previamente colocado. Los gatos hidráulicos son el mecanismo que genera la fuerza de elevación en el sistema.
• Plataformas de trabajo: Dependiendo de la altura del encofrado, habrá varios niveles de plataforma suspendida. Habrá una plataforma de trabajo principal (superior) donde se colocará el hormigón y las varillas de refuerzo, y plataformas inferiores para el acabado e inspección del hormigón.
• Varillas de apoyo: Varillas de acero recuperables o desechables por las que trepan los gatos hidráulicos. Estas varillas se colocan dentro del hormigón y proporcionan el soporte necesario durante la operación de hincado.

Características definitorias del proceso de encofrado deslizante

La técnica del encofrado deslizante se caracteriza por varias características clave:

• Operación continua: El trabajo normalmente se realiza en turnos continuos, las 24 horas del día, para evitar juntas frías.
• Curado controlado: La velocidad de "deslizamiento" se controla con precisión para garantizar que el hormigón que sale del fondo del encofrado haya alcanzado la "resistencia verde" necesaria para ser autoportante.
• Mezcla de hormigón especializada: El hormigón debe diseñarse con un asentamiento y tiempo de fraguado específicos para trabajar con el vertido continuo y la tasa de deslizamiento.
• Sistema Integrado: Es un sistema holístico donde la colocación del hormigón, la fijación del refuerzo, la elevación del encofrado y el acabado ocurren todos en una secuencia coordinada y simultánea.

En conclusión, el encofrado deslizante es un testimonio del ingenio de la ingeniería, permitiendo la construcción rápida y robusta de las estructuras verticales y horizontales más impresionantes del mundo. Si bien requiere una gran experiencia e inversión inicial, su velocidad, calidad y eficiencia inigualables para el tipo de proyecto adecuado garantizan que seguirá siendo una técnica vital en la industria de la construcción durante años, superando constantemente los límites de lo que se puede construir.

Preguntas frecuentes

¿Qué tan rápida es la construcción con encofrado deslizante?

• La velocidad es una de las mayores ventajas de los encofrados deslizantes. En condiciones ideales, los sistemas de encofrado deslizante vertical pueden funcionar las 24 horas del día y, por lo general, alcanzar una altura de 3 a 6 metros al día. Esta velocidad supera con creces el coste de la construcción tradicional con encofrados segmentados.

¿Es costosa la ingeniería de encofrados deslizantes?

• El costo inicial de inversión en encofrados deslizantes es elevado. Los sistemas hidráulicos especializados, los encofrados personalizados y los equipos profesionales experimentados requieren una gran inversión inicial. Sin embargo, para proyectos grandes y repetitivos, su altísima velocidad de construcción puede acortar significativamente el plazo de construcción, ahorrando así una gran cantidad de mano de obra y tiempo, y, en última instancia, haciendo que el costo total sea más competitivo. Para proyectos pequeños o no repetitivos, no suele ser rentable.
