Los sistemas de andamios son un componente clave de la infraestructura de construcción e ingeniería industrial contemporánea, permitiendo realizar trabajos en altura de forma segura y eficiente. De todas las tecnologías de andamios modulares disponibles, Sistemas de andamios Ringlock y Sistemas de andamios con sistema Cuplock Son los dos sistemas más populares y rentables, y se distinguen por su rendimiento y versatilidad. Sin embargo, no se puede determinar cuál es el sistema favorito de todos. Cada sistema posee numerosas características que son fundamentales para su filosofía de diseño, rendimiento estructural y aplicaciones adecuadas. La mejor opción dependerá, en última instancia, de la evaluación de los requisitos del proyecto, en relación con los parámetros clave: complejidad, capacidad de carga, costos de mano de obra y presupuesto.

Este documento tiene como objetivo identificar y proporcionar una comparación exhaustiva y completa, así como un informe técnico sobre los sistemas de andamios Ringlock y Cuplock, con la intención de proporcionar un documento de referencia profesional útil para gerentes de proyectos e ingenieros y para aquellos que participan en la toma de decisiones de adquisiciones.

Análisis de los principios básicos del sistema

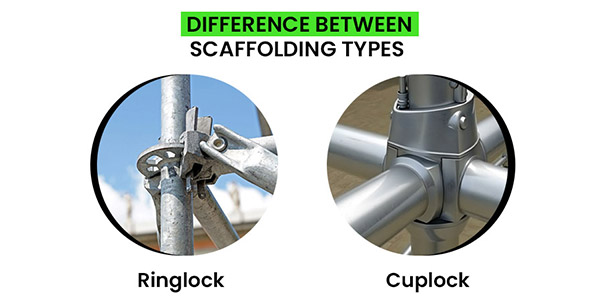

Si bien ambos son sistemas modulares, la principal distinción entre Ringlock y Cuplock es que ambos sistemas modulares están definidos por los sistemas de bloqueo en el nodo, y esa diferencia define la eficiencia con la que se erigen, la flexibilidad de la estructura y el efecto total de los sistemas.

Andamios Cuplock: una solución madura, sencilla y eficiente

Como tecnología madura y establecida desde hace mucho tiempo, el nombre "Cuplock" describe intuitivamente su método de bloqueo.

· Construcción principal: Los montantes verticales del sistema cuentan con copas inferiores fijas soldadas a intervalos fijos (con una separación típica de 500 mm). Los largueros y travesaños tienen extremos de cuchilla forjados que se insertan directamente en la copa inferior. La copa superior es cautiva y se libera girándola. El plano inclinado de la copa crea un efecto de cuña que sujeta todos los elementos en el nodo y crea una conexión fiable de cuatro vías.

· Características de capacidad: El andamio Cuplock se caracteriza por su construcción sencilla, la menor cantidad de piezas sueltas e incidentales en el sistema y su manejo intuitivo. Su montaje y desmontaje son muy rápidos (más rápido que con otras metodologías), especialmente en fachadas o estructuras de edificios de gran tamaño y regulares. Al ser una metodología equilibrada y rápida, el andamio Cuplock se ha utilizado en la construcción general con regularidad durante un largo periodo de tiempo.

Andamios Ringlock: El arquetipo versátil y de alta resistencia

Ringlock es un sistema más contemporáneo, diseñado para manejar geometrías complejas y requisitos de alta capacidad de carga.

· Estructura central: Los estándares del sistema incluyen un disco circular multipuerto, la "roseta" o "anillo", soldado a intervalos de 500 mm. Esta roseta tiene ocho aberturas: cuatro orificios más grandes para conectar los largueros principales en ángulos de 90 grados y cuatro orificios más pequeños para alojar riostras diagonales o largueros secundarios en diversos ángulos. Los extremos de los componentes incorporan una cabeza fundida con un pasador de cuña cautivo. Tras insertar la cabeza en una abertura de la roseta, la cuña se fija con un golpe de martillo, formando una conexión multidireccional excepcionalmente rígida y precisa.

· Atributos del sistema: La principal ventaja del andamio Ringlock es su adaptabilidad. Su capacidad de conexión en múltiples ángulos le otorga a Ringlock una adaptabilidad ilimitada para adaptarse a tanques circulares, instalaciones petroquímicas, algunas curvas arquitectónicas y grandes estructuras de escenario sin esfuerzo innecesario.

Evaluación del desempeño multidimensional

Para facilitar una selección científica, realizaremos una comparación en profundidad de los dos sistemas a través de varios criterios críticos para la práctica de la ingeniería.

1. Flexibilidad estructural y aplicabilidad

Éste es el punto de diferenciación más fundamental entre los dos sistemas.

• Anillo de bloqueo: Su flexibilidad es inigualable gracias a su roseta de 8 puertos. Ringlock permite configuraciones curvas, angulares y poligonales fácilmente con componentes estándar en el sistema, eliminando la necesidad de extensas modificaciones en obra. Especialmente útil para instalaciones industriales, construcción naval, grandes complejos y otros proyectos con geometrías muy complejas.
• Cuplock: El sistema Cuplock generalmente está diseñado para una orientación ortogonal (es decir, a 90 grados). Para fachadas lineales o rectangulares, es excelente, pero es mucho menos eficiente al trabajar con ángulos que no son de 90 grados. Si se trabaja con formas complejas, inevitablemente será necesario complementar el sistema Cuplock con un tope en uno, el otro o ambos extremos. Esto complica aún más la instalación y probablemente reduzca la eficiencia.

2. Eficiencia de montaje y costes laborales

• Cuplock: En tareas de construcción repetitivas, cuando la construcción está estandarizada, Cuplock suele ser más rápido de ensamblar. Es una acción sencilla de "soltar y bloquear" que requiere poca capacitación y, al tener pocas piezas, facilita el manejo de los materiales. Esto generalmente se traduce en un mayor ahorro en horas de mano de obra (y costos de mano de obra) en proyectos de construcción grandes y estándar.
• Anillo de bloqueo: Con una estructura lineal simple, el tiempo necesario para asegurar cada punto de conexión martillando una cuña podría ser ligeramente mayor que con Cuplock. Sin embargo, cuando se trata de un proyecto complejo, el ahorro de tiempo logrado gracias a la capacidad de adaptación minimiza los ajustes de diseño y el trabajo auxiliar, lo que significa que esta pequeña diferencia de tiempo se compensa con creces, aumentando la eficiencia general.

3. Capacidad de carga y estabilidad estructural

Ambos sistemas, cuando se instalan correctamente, proporcionan un alto grado de seguridad.

• Anillo de bloqueo: Ringlock es una cuña que bloquea los laterales, lo que crea un nodo rígidamente bloqueado con una excelente capacidad de corte y momento. La trayectoria de carga a través de las rosetas y en la dirección de los ejes de los elementos es directa y totalmente eficiente, lo que proporciona a toda la estructura una estabilidad excepcional. Por esta razón, es la opción preferida para apuntalamientos de alta resistencia (por ejemplo, hormigonado de puentes, plataformas para equipos pesados) y aplicaciones de alta carga.
• Cuplock: El nodo Cuplock también es estable y fiable, capaz de soportar las condiciones de carga de la mayoría de los edificios y otras obras de construcción (renovaciones y pilares de puentes). Sin embargo, en aplicaciones con cargas extremas o donde se requiere una rigidez estructural excepcional, el rendimiento del nodo en sí se consideraría generalmente subordinado al rendimiento del nodo en Ringlock.

4. Rentabilidad general y retorno de la inversión (ROI)

Un análisis de costos debe extenderse más allá del precio de compra inicial para considerar todo el valor del ciclo de vida.

• Costo inicial: En algunas circunstancias, el costo inicial de compra o alquiler de un sistema Cuplock puede ser ligeramente menor. Sin embargo, dado que la tecnología Ringlock está siendo ampliamente adoptada por el mercado de andamios y la competencia, lo que reduce los precios, en muchos casos la diferencia de precio es insignificante o mínima.
• Retorno de la inversión: Para una empresa de ingeniería con una cartera de proyectos diversificada, Ringlock ofrece una clara ventaja en cuanto a retorno de la inversión (ROI) a largo plazo. La flexibilidad y versatilidad del sistema Ringlock permiten utilizar todo el inventario de un único activo para una amplia gama de proyectos, desde los más sencillos hasta los más complejos. Esto aumenta significativamente la utilización de los activos y, sobre todo, minimiza el coste logístico de la gestión de múltiples sistemas de andamios.

Descripción general de la comparación de rendimiento

Recomendaciones de selección final

En resumen, no existe un sistema universalmente "mejor". La elección óptima se deriva de la correspondencia precisa entre las características del sistema y los requisitos del proyecto.

Escenarios que recomiendan el andamiaje Cuplock:

El proyecto implica principalmente fachadas de edificios de gran altura estándar, construcción de pilares de puentes regulares o andamios tipo jaula para pájaros en interiores de áreas grandes.

El proyecto prioriza la velocidad en diseños estructuralmente simples y repetitivos.

La actividad de la empresa es relativamente especializada, sin necesidad frecuente de una flexibilidad extrema en el andamiaje.

Escenarios que recomiendan andamios Ringlock:

El proyecto involucra instalaciones industriales complejas (por ejemplo, petróleo y gas, energía), construcción y reparación naval, superficies arquitectónicas irregulares o escenarios de desempeño a gran escala.

Se requiere un sistema de soporte resistente y de alta resistencia, como por ejemplo para losas de hormigón colado in situ o plataformas de equipos pesados.

Como empresa de ingeniería integral, el objetivo es utilizar un activo universal estandarizado para abordar las diversas demandas del mercado, maximizando así el retorno de la inversión.

En conclusión, tanto los andamios Ringlock como los Cuplock representan logros excepcionales en la tecnología de construcción modular. Solo mediante un análisis exhaustivo de las necesidades del proyecto, combinado con una comprensión profunda de las principales ventajas de cada sistema, se puede tomar una decisión de ingeniería verdaderamente racional, económica y segura.

Preguntas frecuentes

¿Se pueden mezclar y utilizar juntos los componentes de andamios Ringlock y Cuplock?

• En absoluto. Este es un problema crítico de seguridad. Los mecanismos de bloqueo, las dimensiones de los puntos de nodo y las especificaciones de los componentes de los sistemas Ringlock y Cuplock son fundamentalmente incompatibles. Intentar combinar componentes de estos dos sistemas diferentes resultará en conexiones inestables e inseguras que no cumplen con las especificaciones del fabricante ni con las normas regulatorias (p. ej., OSHA). Hacerlo crearía un riesgo significativo de falla estructural. Utilice siempre componentes de un sistema único, consistente y compatible.

¿Es un sistema inherentemente más seguro que el otro?

• No. La seguridad de una estructura de andamio no depende de si es Ringlock o Cuplock, sino de la calidad de su instalación y uso. Ambos sistemas son excepcionalmente seguros cuando están correctamente diseñados, son montados por profesionales capacitados según las directrices del fabricante y se someten a inspecciones periódicas. La seguridad depende de la capacitación adecuada, el montaje correcto y el cumplimiento de los planos de ingeniería, no de una cualidad inherente de un sistema sobre otro.
