Introducción

La precisión es fundamental en la industria de la construcción. Si bien como constructores invertimos el esfuerzo físico en el producto final de una estructura de hormigón, es el encofrado el que forma los cimientos. Es preciso y, casi siempre, invisible. Pregúntele a cualquier profesional, incluso a uno con experiencia en la construcción que lleve muchos años construyendo estructuras de hormigón, y le aseguro que le dirá que es fácil subestimar el impacto, así como las cantidades reales de... encofrado en la construcciónLas consecuencias de cometer un error son ficticias. Existen resultados reales: retrasos en el proyecto, sobrecostos, posibles lesiones personales, demandas, pérdida de herramientas, etc. La lista podría continuar. ¡Y las consecuencias de "fue solo un error" pueden arruinar vidas! Las implicaciones pueden ser aún mayores, ya que unos cálculos adecuados pueden colocarte como gerente de proyecto, ingeniero civil o proveedor de materiales por delante de la competencia en el mercado.

Por lo tanto, esto no será una simple suma de números basada en una "fórmula" para la cantidad de encofrado. Este tema es mucho más complejo, y a lo largo de esta guía incluiré temas de seguridad, planificación del proyecto y estimación de la cantidad de hormigón a verter, temas tan importantes como la cantidad total de encofrado. Se alegrará de haber dedicado tiempo a aprender y comprender estos principios.

Parte 1: Reglas básicas para el cálculo de encofrados

La ley fundamental del cálculo de encofrados consiste en calcular la superficie del hormigón que estará en contacto con el encofrado. El área del hormigón se mide típicamente en metros cuadrados (m²). El área de cada elemento estructural debe calcularse para la cantidad total, que se suma. También se debe añadir un factor de desperdicio, que suele estar entre el 5 % y el 10 %. Este desperdicio representa los daños al material, las pérdidas por corte y los solapes.

Fórmulas básicas para elementos estructurales comunes

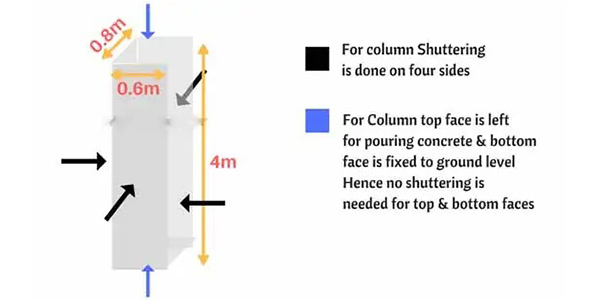

Respecto a las columnas: Los cuatro bordes verticales requieren encofrado.

Fórmula: Área del encofrado = (Perímetro de la base de la columna) × (Altura de la columna)

Ejemplo: Para una columna de forma rectangular de 0,5 mx 0,6 m y 3,0 m de alto, el perímetro es 2 × (0,5 m + 0,6 m) = 2,2 m.

Por lo tanto, el área de encofrado es: 2,2m × 3,0m = 6,6m².

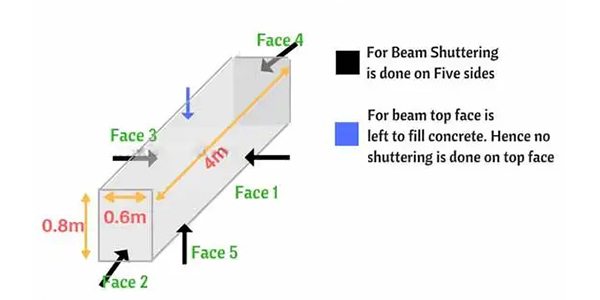

Haz: Se necesita encofrado en los dos lados verticales y en la base.

Área de encofrado = [(2 × altura) + ancho] × (longitud de la viga)

Ejemplo: Para una viga de 0,4 m de ancho, 0,6 m de alto y 4,0 m de largo, el área del encofrado = [(2 × 0,6 m) + 0,4 m] × 4,0 m = [(1,2 m + 0,4 m) × 4,0 m] = [1,6 m × 4,0 m] = 6,4m².

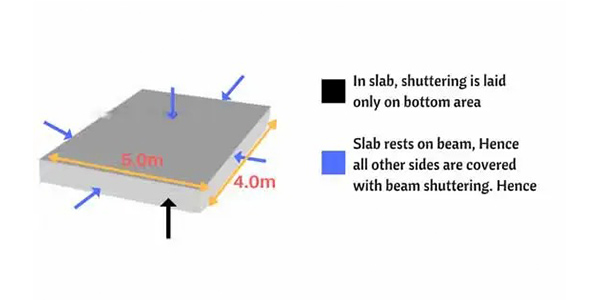

Losas: El cálculo incluye tanto el plafón (parte inferior) como los bordes.

- El área para encofrado de intradós (superficie inferior) es Largo x Ancho.

- El área para encofrado de borde (perímetro de la losa) es (perímetro de la losa) × (espesor de la losa).

Ejemplo: Si la losa tiene 12 m de largo, 8 m de ancho y 0,2 m de espesor, el área del plafón se calcula como: 12 m × 8 m = 96 m².

El perímetro es 2×(12 m+8 m) = 40 m. El área del encofrado de borde se calcula como: 40 m×0,2 m = 8,0 m².

Para paredes: Generalmente se necesita encofrado en ambos lados del muro.

Fórmula: Área del encofrado = 2 x (Largo x Alto)

Ejemplo: Si el muro mide 10m de largo por 2,5m de alto, el área de encofrado es 2 x (10m x 2,5m) = 2 x 25m² = 50m².

Parte 2: Seguridad, planificación y estimación de costos

Un cálculo preciso es solo el comienzo. La verdadera experiencia reside en integrar estos datos en un plan de proyecto integral que tenga en cuenta la seguridad, la programación y el presupuesto.

A. Seguridad en el encofrado:

Las fallas del encofrado son una de las principales causas de accidentes en la construcción. Priorizar la seguridad mediante una planificación y ejecución adecuadas es crucial.

• Diseño e Ingeniería: Un ingeniero cualificado debe encargarse del diseño de todo el sistema de encofrado, incluyendo las cargas mencionadas, como el peso del hormigón fresco, el equipo de construcción y el peso de los trabajadores. Se realizará una inspección previa al vertido para verificar que el encofrado esté arriostrado, apuntalado y asegurado para cumplir su función.
• Inspección de materiales y componentes: Todos los paneles de encofrado, tirantes, puntales y puntales debían inspeccionarse para detectar daños visibles antes de utilizar el encofrado. Los materiales dañados no debían dejarse en la obra.
• Pelado seguro: El encofrado nunca debe desencofrarse hasta que el hormigón haya alcanzado la resistencia adecuada. Esta resistencia se determina mediante ensayos de resistencia del hormigón, no mediante observación. Un plan de desencofrado también es fundamental para garantizar que el hormigón no sufra un fallo catastrófico repentino.

B. Planificación estratégica de proyectos con encofrados

Una planificación eficaz transforma sus cálculos en una operación fluida en el sitio.

• Elección de un sistema de encofrado: Seleccionar el sistema de encofrado El tipo de encofrado que elija (madera, acero, aluminio o plástico) es crucial en este caso. El acero y el aluminio serán preferibles si se requiere un encofrado con un diseño repetitivo, debido a su mayor durabilidad y reutilización. La madera funcionará mejor en el diseño de formas personalizadas tipo canal, donde la construcción no se diseña de forma repetitiva. Cada sistema de encofrado tiene un factor de repetición en cuanto al número de veces que se puede usar. Este factor influye considerablemente en el costo a largo plazo.
• Programación: La programación del programa general industrial deberá abordar simultáneamente el programa de encofrado. Este programa deberá integrarse con las entregas de hormigón, la instalación de varillas de refuerzo y otras tareas programadas, priorizando un flujo de trabajo constante e ininterrumpido en la obra.
• Anticipar y actuar ante los riesgos: Planifique para imprevistos durante el trabajo (retrasos por mal tiempo, entrega insuficiente del producto requerido, etc.). Prever un margen de tiempo y unos metros de material extra le ahorrará tiempo y dinero.

C. Estimación integral de costos

Los costos de encofrado pueden representar una parte sustancial del presupuesto de un proyecto, a menudo entre el 20 % y el 30 % del costo total de la estructura de hormigón. Un desglose detallado es esencial para una presupuestación precisa.

• Costos de materiales: Este es el costo directo de los paneles de encofrado, los tirantes y los puntales, que generalmente se cobra por metro cuadrado. No olvide el costo de los consumibles como clavos, desmoldantes y tornillos.
• Costos laborales: Este suele ser el componente de mayor costo. Se requiere mano de obra para ensamblar, montar, desmontar y manipular los materiales. Cuanto más complejos sean el diseño y el sistema, más horas de mano de obra se emplearán.
• Costos de equipo y alquiler: Incluirá los costos de alquiler del sistema de encofrado en sí y cualquier equipo de elevación (por ejemplo, grúas) para mover los paneles de encofrado más grandes.
• Costos indirectos: Incluirá los costos de almacenamiento, los costos de reparación y el desperdicio de material calculado.

Conclusión

Dominar el cálculo de cantidades de encofrado va más allá de una simple estimación; se trata de desarrollar un plan de proyecto sostenible. Al combinar mediciones precisas con una comprensión clara de las medidas de seguridad, la planificación anticipada y la estimación de costos, ha dado un paso hacia la gestión de sus proyectos con rapidez, seguridad y rentabilidad.

Un plan de encofrado bien ejecutado es el héroe silencioso de una estructura de hormigón exitosa, garantizando que los cimientos que construya no solo sean fuertes sino también inteligentes.

¿Estás listo para optimizar la gestión de tus proyectos? Contáctanos hoy para conocer cómo nuestras soluciones expertas y sistemas de encofrado innovadores pueden agilizar su próximo proyecto de construcción y maximizar su retorno de la inversión.

Preguntas frecuentes

1. ¿Cuál es el principio básico del cálculo de encofrados?

• El principio básico es calcular la superficie del hormigón que estará en contacto con el encofrado. Esta superficie se mide generalmente en metros cuadrados (m²).

2. ¿Cómo se contabiliza el desperdicio de material?

• Agregue siempre un factor de desperdicio del 5% al ​​10% al área total calculada. Esto incluye el material perdido por cortes, daños y superposiciones. Para diseños complejos, podría ser necesario un porcentaje mayor.

3. ¿Cómo impacta la reutilización del encofrado en el costo?

• Los sistemas reutilizables (como el acero o el aluminio) tienen un costo inicial más alto, pero su capacidad de usarse varias veces reduce drásticamente el costo por uso en un proyecto grande, lo que los hace altamente rentables a largo plazo.

4. ¿Cómo se calcula el encofrado para formas no estándar?

• Para estructuras curvas o irregulares, es necesario utilizar fórmulas geométricas más avanzadas o dividir la forma en secciones más pequeñas y manejables. El software BIM (Modelado de Información de Construcción) moderno puede realizar estos cálculos automáticamente, ofreciendo alta precisión.

5. ¿Cuándo es seguro retirar el encofrado (desencofrado)?

• El encofrado nunca debe retirarse antes de que el hormigón haya adquirido la resistencia suficiente para soportar su propio peso y cualquier carga superpuesta. La resistencia requerida la determina un ingeniero estructural y se verifica mediante ensayos de hormigón en obra.
