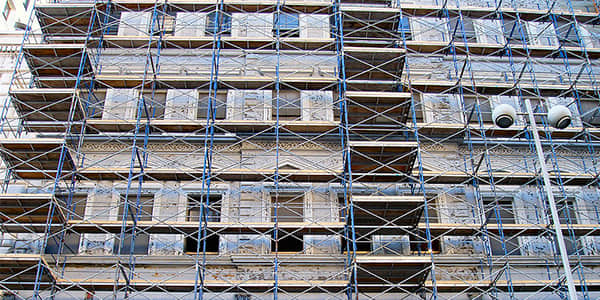

En las disciplinas de construcción e ingeniería, Andamios de marco en H (también conocido como andamio seccional o de marcos) constituye uno de los dos elementos esenciales andamios de bloques de construcciónDe montaje sencillo y rápido, este andamio debería ser la base de cualquier inventario de andamios. Sin embargo, a medida que las estructuras más altas que crea el ser humano se elevan hacia el cielo, también aumentan las razones por las que debemos comprender los límites de este tipo de andamio. Trabajar sin conocer los límites de altura conlleva graves consecuencias.

Esta guía está dirigida principalmente a jefes de proyecto, responsables de seguridad y personal de alquiler de equipos para ayudarles a comprender los límites de los andamios de marco en H, en concreto la altura máxima. Abordaremos las implicaciones normativas y los aspectos clave necesarios para construir las estructuras más altas del mundo.

¿Cuál es la altura máxima oficial para los andamios de marco en H?

No existe una altura máxima claramente definida para los andamios de marco en H. En cambio, la altura máxima de trabajo segura puede variar según una serie de factores. Entre los principales se encuentran la normativa y el diseño de ingeniería.

1. Normativa: La norma OSHA

Aquí en los EE. UU., OSHA establece el estándar básico; las normas generales de OSHA a veces se basan más en el estudio de proporciones que en el estudio de números de altura.

• Una proporción clave de la OSHA: Para andamios no móviles y sin soporte, la OSHA generalmente exige que la altura del andamio no sea mayor a cuatro veces la dimensión mínima de su base. La relación altura:base (H:B) suele ser de 4:1.

Por ejemplo, si la dimensión más corta de la base es de 5 pies de ancho, procure que el andamio no supere los 20 pies de altura, a menos que esté sujeto o apuntalado contra ese edificio.

2. Especificaciones del fabricante (Límite de ingeniería)

El límite de altura más conservador y vinculante para cualquier sistema de andamio específico proviene directamente de las instrucciones del fabricante. Esta especificación se basa en:

• Capacidad de carga: La cantidad máxima que pueden soportar los marcos, los travesaños y los tablones.
• Resistencia del material: El límite elástico del acero o aleación de aluminio.
• Hechura: Especialmente en los pasadores de bloqueo y los dispositivos de acoplamiento.
• Un consejo para las empresas de alquiler: Siempre envíe junto con el equipo la ficha técnica del fabricante que acredita los límites de carga. Esto limita su responsabilidad y obliga a su cliente a responsabilizarse de no exceder los límites de diseño.

Factores clave que afectan a la altura máxima segura

Más allá de la proporción 4:1, se deben evaluar profesionalmente varios factores dinámicos para calcular la altura máxima real de un H-Sistema de andamios de marcos en un lugar de trabajo específico:

A. Requisitos de conexión y arriostramiento

Cuando un andamio supera la relación 4:1 (por ejemplo, normalmente por encima de 20-30 pies), debe fijarse mecánicamente a la estructura sobre la que se trabaja.

• Frecuencia de vinculación:OSHA exige conexiones a los siguientes intervalos:
• Horizontalmente:Cada 30 pies (9,1 metros).
• Verticalmente:Cada 20 pies (6,1 metros) para andamios de 3 pies (0,9 metros) o más anchos.
• Verticalmente:Cada 26 pies (7,9 metros) para andamios más estrechos.
• Fuerza de anclaje:Los anclajes deben ser capaces de resistir al menos cuatro veces la carga máxima prevista aplicada o transmitida al punto de anclaje.

B. Estabilidad de la placa base y la cimentación

La altura máxima solo puede determinarse si la base es estable.

• Base firme:Todas las placas base y gatos de tornillo deben descansar sobre superficies firmes, niveladas y sólidas (por ejemplo, losa de hormigón, durmientes/placas de apoyo).
• Arrasamiento:El andamio debe estar a plomo y nivelado. Cuanto más alto sea el andamio, mayor será el efecto acumulativo de cualquier desviación inicial de la verticalidad.

C. Cargas de viento y ambientales

Los andamios de gran altura son susceptibles a fuertes fuerzas laterales. Algunas observaciones sobre los cálculos de altura máxima para andamios de marco en H:

• Carga de viento:Los andamios ubicados en áreas expuestas al viento deben identificarse en las presiones de diseño calculadas a partir de la presión neta de la superficie total expuesta, incluyendo la exposición al viento de las lonas y/o redes de contención. Para cualquier andamio de más de 18 metros (60 pies) de altura, los planos del andamio deben ser diseñados o revisados ​​y sellados por un ingeniero profesional (PE) del estado donde se ubica el proyecto.
• Actividad sísmica:En zonas sísmicas, se requieren refuerzos diagonales adicionales y análisis estructurales para garantizar la estabilidad.

Buenas prácticas para la gestión de andamios de pórtico en H de gran altura

Para que las empresas de construcción e ingeniería promuevan la eficacia y un historial de seguridad impecable, los siguientes pasos son obligatorios al trabajar con aplicaciones de altura máxima:

1. La consulta con un ingeniero es obligatoria.

Si se trata de un sistema de andamios de marco en H de más de 125 pies (38 metros) de altura, o que no siga el manual del fabricante para un diseño sin soporte, un ingeniero profesional desarrollará un diseño específico para el sitio, que contemple los cálculos de conexión, las evaluaciones de carga y los requisitos de cimentación.

2. Programa integral de inspección de andamios

Un andamio alto requiere vigilancia constante.

• Control previo al turno:Una persona competente debe inspeccionar el andamio antes de cada turno.
• Post-modificación/Comprobación meteorológica:Es esencial realizar una reinspección después de cualquier reparación, modificación o evento de fuertes vientos.
• Sistema de etiquetado:Utilice el sistema estándar de etiquetas Verde (Seguro), Amarillo (Precaución/Mantenimiento) y Rojo (No usar) en todos los puntos de acceso.

3. Formación integral

El riesgo de alcanzar la altura máxima con andamios de marco en H está directamente relacionado con la calidad del montaje. Asegúrese de que su equipo de montaje y desmontaje esté capacitado en:

• Secuencia de ensamblaje correcta (de abajo hacia arriba)
• Colocación correcta de los arriostramientos transversales y las conexiones
• Prácticas seguras de aparejo y elevación.

Conclusión

¿Cuál es la altura máxima de un Sistema de andamios con marco en HLa altura máxima para el andamio de marco en H es el punto de cumplimiento absoluto. Con los pies en el suelo, te sostienes para el gran ascenso, el desenlace de la correcta ejecución. Excepto para la altura del marco en H con una relación 4:1 o que esté debidamente atado. El coordinador de andamios pasa la valla, sujeta y etiqueta, y recibe la etiqueta del andamio del ingeniero para el diseño de gran impacto en el rascacielos, un proyecto de alto riesgo.

Preguntas frecuentes

¿Qué es la regla 4:1 en el andamiaje?

• La regla de la relación H:B establece que la altura del andamio no debe exceder cuatro veces su dimensión de base más estrecha (4:1) sin estar asegurado, atado o restringido a la estructura.

¿Cuándo necesito que un ingeniero apruebe mi andamio de marco en H?

• Necesitas que un ingeniero profesional (PE) apruebe cualquier andamio de marco en H de más de 125 pies (38 metros), o si implica cargas complejas, configuraciones únicas o láminas de contención pesadas.

¿Se puede colocar un andamio de marco en H sobre tierra o césped?

• Sí, se puede colocar un andamio sobre tierra o césped, siempre que se suministre una carga uniforme utilizando durmientes o placas de apoyo de tamaño adecuado, estables y debajo de placas/gatos base, para evitar asentamientos y proporcionar una base nivelada.
