Debido a los elementos de peligro, rápidos y de alto riesgo, y a otros muchos factores relacionados con la industria de la construcción, es importante que sistemas de andamiaje se puede instalar y utilizar de forma rápida, segura y constante. De todos los sistemas de andamios patentados disponibles, Andamios Cuplock Es probablemente uno de los sistemas más utilizados y aceptados en la industria y en muchos países. Su singular conexión de nodos es un ejemplo de un mecanismo de bloqueo sencillo que ofrece una gama de usos extremadamente amplia y proporciona máxima versatilidad y estabilidad para una gran variedad de proyectos, desde simples trabajos de fachada en edificios de gran altura hasta complejas estructuras industriales.

Es fundamental que las empresas de construcción e ingeniería comprendan cómo instalar y configurar correctamente los andamios Cuplock para establecer métodos eficaces de planificación y control presupuestario para sus proyectos. Las empresas de alquiler de andamios que promuevan y sigan las mejores prácticas para la instalación segura y eficiente de andamios Cuplock también mejorarán sus relaciones con los clientes y reducirán su riesgo de responsabilidad civil.

Esta guía describe los procesos que conlleva la instalación de andamios Cuplock, maximizando la eficiencia de la instalación y cumpliendo con todos los protocolos de seguridad.

Planificación previa a la instalación: Un paso hacia una puesta en marcha rápida

Una planificación adecuada puede marcar la diferencia en cuanto a la velocidad del proceso de configuración y a la prevención de posibles problemas posteriores a la instalación.

Evaluar y preparar el sitio.

Antes de comenzar la construcción, es necesario realizar una evaluación exhaustiva del terreno. A continuación, se describe qué aspectos se deben tener en cuenta al realizarla:

• Condiciones del terreno: Confirme que el suelo puede soportar el peso de los sistemas que va a instalar. Utilice placas de base (o placas base) debajo de cada estándar para permitir una mejor distribución del peso de dicho estándar sobre la superficie del terreno. Si el terreno no es lo suficientemente firme o nivelado, considere utilizar soluciones de ingeniería adecuadas, como esteras de madera o soluciones relacionadas con la compactación, para crear una base sólida.

**NOTA: Si no está seguro de qué tipo de materiales utilizar o si su terreno es adecuado para un tipo de instalación en particular, consulte con un contratista, ingeniero o técnico experimentado.

• Permisos y autorizacionesAsegúrese de obtener todos los permisos locales y las aprobaciones de las autoridades necesarias.
• Autorización:Verifique la presencia de líneas eléctricas aéreas, servicios subterráneos y los despejes necesarios en la vía pública.

Verificación y preparación de componentes

El sistema Cuplock se caracteriza por su reducido número de componentes principales. Su eficiencia depende de una disposición organizada de las piezas.

Consejo para las empresas de alquiler: Etiquete y agrupe claramente los componentes al momento de la entrega para agilizar el proceso de verificación de inventario y preparación del cliente.

Instalación paso a paso de andamios Cuplock

La característica que define al sistema Cuplock es su rapidez, que se consigue gracias a su exclusivo mecanismo de bloqueo.

Paso 3: Colocación de la base e instalación de los soportes de la base

• Diseño: Mida y marque la posición de los postes según el tamaño previsto del vano. Un vano estándar suele medir 2,5 m x 1,2 m.
• Placas de apoyo: Coloque las placas de apoyo sobre el terreno preparado en los puntos marcados.
• Soportes de base: Inserte los soportes roscados en las placas de base. Ajuste la altura de los soportes para asegurar que la estructura quede nivelada. Utilice un nivel de burbuja para medir todo el perímetro de la base.

Paso 4: Colocación de los primeros estandartes y libros de contabilidad

• Primeros estándares:Coloque los soportes sobre los pivotes de los gatos de la base.

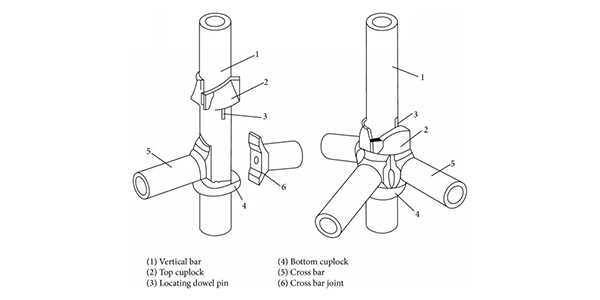

• Conexión con el libro mayor:Este es el núcleo del sistema Cuplock.

Coloca los extremos de los libros de contabilidad sobre las copas inferiores de los soportes.

Inserte las cuchillas (o espigas) de los soportes en la copa inferior.

Coloca la copa superior sobre las cuchillas en forma de cuña.

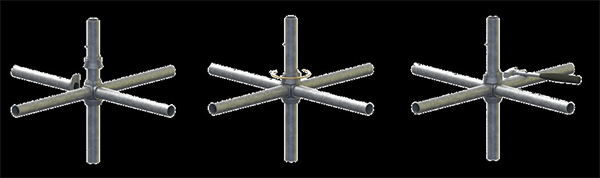

Golpee la copa superior con un martillo hasta que quede firmemente sujeta contra la copa inferior. Es fundamental que la copa bloquee las aspas con firmeza, impidiendo su movimiento. Esta acción asegura simultáneamente hasta cuatro componentes (dos largueros y dos travesaños) en un único punto de unión.

• Cuadrado y a plomo:Una vez levantados los dos primeros tramos, utilice un nivel de burbuja largo para comprobar que la estructura esté a plomo (alineación vertical) y a escuadra (ángulos rectos). Corrija cualquier desviación de inmediato ajustando los gatos de la base.

Paso 5: Continuar con la construcción vertical

• Segundo ascensor:Una vez que se haya completado y asegurado el primer nivel (altura), coloque el siguiente conjunto de soportes encima del primero, utilizando los pivotes provistos.
• Repetir:Repita el proceso de instalación de las vigas de apoyo y los travesaños para formar el siguiente nivel (elevador). Asegúrese de que todas las conexiones estén completamente bloqueadas mediante el mecanismo de la copa superior.
• Vigorizante:Instale arriostramientos diagonales para mejorar la estabilidad lateral. Los arriostramientos deben instalarse a intervalos específicos (por ejemplo, cada 5 tramos) y en los extremos del andamio, siguiendo las especificaciones de ingeniería.

Seguridad y cumplimiento: Requisitos no negociables

Ninguna velocidad justifica comprometer la seguridad. El cumplimiento de las mejores prácticas es fundamental para la seguridad en el lugar de trabajo y el cumplimiento de la normativa.

• Amarres y anclajes:El andamio debe estar anclado de forma segura a la estructura de soporte (el edificio) a intervalos horizontales y verticales preestablecidos. Utilice anclajes homologados, garantizando la integridad estructural de los puntos de unión.
• Plataformas de trabajo:Las plataformas (tablas/cubiertas) deben estar completamente revestidas, sin huecos, y aseguradas contra desplazamientos. Instale barandillas y rodapiés en cada elevador en funcionamiento para prevenir caídas y evitar que se caigan herramientas o materiales.
• Cálculos de carga:Nunca exceda la capacidad de carga de diseño. Esto incluye la carga viva (trabajadores y materiales) y la carga muerta (la propia estructura del andamio). Las empresas de ingeniería deben garantizar que el diseño final cumpla con la carga de trabajo segura (SWL) requerida.
• Personal capacitado:Únicamente el personal que haya recibido formación certificada en el montaje, modificación y desmontaje de andamios Cuplock deberá llevar a cabo la instalación.

Consejos prácticos para maximizar la eficiencia del sitio web

En la gestión de la construcción y la ingeniería, la eficiencia significa control de costes.

• Preparación de kits y logística:En lugar de entregar un montón de componentes a la vez, prepare los materiales necesarios para los primeros izamientos en paquetes organizados. Esto reduce el tiempo de búsqueda en la obra.
• Estampación:Asegúrese de que los instaladores dispongan de las herramientas correctas y en buen estado (por ejemplo, llave inglesa estándar para andamios, martillo calibrado para fijar las copas).
• Ensamblaje modular:Debido a la naturaleza modular del sistema, el preensamblaje de los bastidores más grandes (cuando sea práctico y seguro) en el suelo antes de izarlos puede ahorrar tiempo en altura.
• Comunicación clara:El supervisor de andamios designado debe comunicar claramente el plan de montaje, paso a paso, minimizando los malentendidos y la necesidad de rehacer el trabajo.

Conclusión

Cuando se implementa correctamente y siguiendo los protocolos de seguridad, el sistema de andamios Cuplock ofrece una forma eficaz de lograr el éxito en cualquier proyecto de construcción. Su capacidad de montaje rápido y su alto nivel de soporte hacen que este sistema sea ideal para proyectos que requieren gran cantidad de trabajo en condiciones difíciles. Las empresas constructoras pueden aprovechar las ventajas de plazos de entrega más cortos, mayor seguridad durante la construcción y un control de los costos del proyecto mediante una planificación previa detallada y una gestión sistemática de sus componentes, cumpliendo con las normas de seguridad más estrictas del sector.

Preguntas frecuentes

¿Qué hace que Cuplock sea más rápido de instalar que los andamios tradicionales?

• Su exclusivo sistema de bloqueo por copa permite fijar cuatro componentes (travesaños/soportes) simultáneamente con un solo golpe de martillo, lo que reduce drásticamente el tiempo de instalación en comparación con el apriete de acoplamientos individuales.

¿Cuál es el paso de seguridad más importante durante la configuración de Cuplock?

• Asegúrese de que la copa superior esté completamente encajada y bloqueada. Esto asegura los puntos de conexión, lo cual es fundamental para la capacidad de carga y la estabilidad del andamio. Asimismo, verifique siempre que el anclaje (sujeción) a la estructura sea adecuado.

¿Se pueden combinar los componentes de Cuplock con piezas de otros sistemas?

• No, jamás. Mezclar componentes constituye una grave infracción de seguridad que compromete la integridad estructural del sistema de andamios Cuplock. Utilice únicamente piezas certificadas y compatibles.
