Uno de los más populares y reconocibles sistemas de andamios modulares en el mundo es Cuplock Scaffolding. Además de ser un sistema de soporte de alta resistencia eficiente y versátil, Andamios Cuplock Está diseñado para un montaje y desmontaje rápidos y es único por su eficiente y exclusivo sistema de bloqueo de copas. Desarrollado íntegramente por SGB en 1974, este sistema ha establecido un estándar mundial de seguridad y eficiencia en la construcción, y representa un sistema totalmente versátil que destaca en edificios altos de difícil acceso o en lugares complicados donde los andamios tubulares tradicionales (andamios tubulares y de acoplamiento) podrían resultar menos económicos.

La característica más importante del sistema Cuplock es la conexión del punto nodal. A intervalos, normalmente de 500 mm, se fijan copas inferiores al montante vertical, sobre las cuales se deslizan otras copas. Hasta cuatro elementos horizontales (travesaños o travesaños) pueden fijarse simultáneamente a este punto nodal con un solo golpe de martillo. De esta forma, el bloqueo crea una conexión rígida y segura, y cada conexión queda perpendicular a la inferior.

¿Cuáles son las ventajas de los andamios Cuplock?

Para el sector de la construcción, la elección de andamios influye directamente en el tiempo de finalización de los proyectos, los índices de seguridad y, en última instancia, la rentabilidad. Las ventajas de Cuplock se traducen en un mejor retorno de la inversión (ROI) tanto para usuarios como para arrendatarios.

Montaje rápido (rapidez y ahorro de mano de obra):

• El sencillo y seguro sistema de bloqueo Cuplock permite montarlo y desmontarlo en menos tiempo que con los métodos convencionales. Esto se traduce en una mayor rapidez de ejecución y un considerable ahorro en costes laborales.

Versatilidad (Flexibilidad en situaciones complejas):

• El sistema Cuplock, con capacidad para conectar hasta cuatro componentes en un mismo nodo, posee una notable adaptabilidad a todo tipo de estructuras, rectas, curvas y circulares, así como a trabajos complejos de fachadas y estructuras internas.

Durabilidad (larga vida útil y bajos costos de reemplazo):

• Los componentes suelen estar fabricados con acero galvanizado de alta calidad, lo que los hace muy resistentes a la corrosión y al desgaste. Esta larga vida útil representa una gran ventaja para las empresas de alquiler, ya que les permite contar con un stock duradero y comercializable.

Bajo mantenimiento (menores costos operativos):

• El sistema no tiene piezas sueltas, cuñas ni tornillos (como los sistemas Ringlock o de tubo y acoplamiento), que suelen perderse durante el trabajo. Esta simplicidad elimina la necesidad de reemplazar con frecuencia las piezas faltantes y agiliza la verificación del inventario.

Accesibilidad (Diseño ergonómico):

• La estructura de cuadrícula uniforme garantiza que los trabajadores tengan un acceso seguro y sencillo, y que los materiales se puedan transportar fácilmente entre las plataformas de trabajo.

Seguridad (Fiabilidad diseñada):

• Los cierres de seguridad proporcionan una conexión rígida y antideslizante, y cumplen con los estándares internacionales de seguridad. El sistema está diseñado para ofrecer una excelente capacidad de carga, lo que lo hace más seguro para trabajos pesados.

Rentable (Maximizando el retorno de la inversión en alquiler):

• Si bien la inversión inicial puede ser mayor que la de un andamio simple, su rapidez de montaje, bajo mantenimiento y larga vida útil se traducen en un mejor retorno de la inversión a largo plazo, tanto para los usuarios (proyectos más rápidos) como para los propietarios (mayor viabilidad de los ciclos de alquiler).

¿Cuáles son los usos de los andamios Cuplock?

Los andamios Cuplock tienen una amplia aplicación en los siguientes campos debido a su alta resistencia y versatilidad:

• Edificio general: Para andamios de acceso y plataformas de trabajo en obras residenciales, comerciales e industriales.
• Soporte de apuntalamiento (encofrado):Debido a su gran capacidad de carga, resulta sumamente adecuado para soportar vigas y losas de encofrado de hormigón pesado.
• Proyectos de infraestructura:Muy utilizados en la construcción de puentes, carreteras o túneles.
• Mantenimiento y restauración: Muy útil para el andamiaje de estructuras más complejas, como refinerías de petróleo, centrales eléctricas y edificios históricos.
• Marina y plataformas petrolíferas:Su acabado galvanizado lo hace apto para entornos marinos severos y corrosivos.

¿Qué materiales se utilizan en los andamios Cuplock?

El material principal para todos los elementos de soporte importantes es acero estructural de alta resistencia.

• Material:Por lo general, se utiliza acero de grado S235 o S355 (de acuerdo con las normas europeas) o acero equivalente de alta resistencia.
• Finalizar: Las piezas suelen estar galvanizadas por inmersión en caliente (HDG). Este proceso produce un recubrimiento grueso de zinc, muy superior a la pintura en cuanto a la prevención de la oxidación, lo que garantiza la durabilidad y la vida útil del sistema, especialmente en climas adversos.

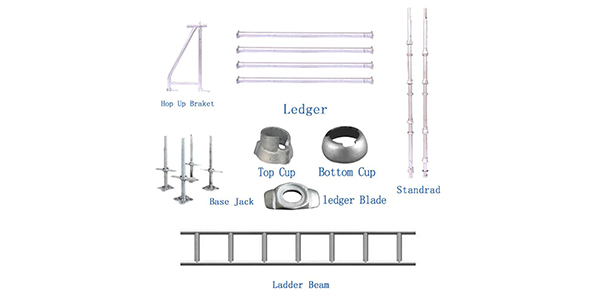

¿Cuáles son los componentes de un sistema de andamiaje Cuplock?

El sistema Cuplock es modular y consta de un número limitado de elementos estándar que encajan entre sí:

Estándares Cuplock (Verticales):

• Se trata de elementos portantes verticales que presentan los característicos puntos nodales Cuplock: una copa inferior fija y una copa superior móvil, soldadas a intervalos regulares (por ejemplo, 500 mm o 1000 mm) y que transfieren la carga vertical a la base.

Libros de contabilidad (horizontales):

• Estos elementos horizontales conectan los puntales, proporcionando estabilidad estructural y formando el armazón de las plataformas de trabajo. Tienen extremos que encajan en las cavidades nodales.

Travesaños intermedios:

• Estas piezas se colocan entre las vigas de soporte para sostener los tablones o plataformas del andamio. También cuentan con puntas que se fijan mediante un mecanismo de copa.

Estructuras en voladizo:

• Se utilizan componentes especializados para crear plataformas de trabajo que sobresalen de la estructura principal del andamio, a menudo necesarias para acceder a zonas de difícil acceso de una fachada.

Placas base y gatos:

• Proporcionan una base estable para los soportes y permiten ajustar la altura necesaria cuando el terreno es irregular.

Cabezales en U:

• Se utiliza en la parte superior de los estándares para el soporte de vigas, pilares o la estructura de encofrado principal en trabajos de apuntalamiento.

¿Qué es un sistema Cuplock?

El sistema de andamiaje con sistema de bloqueo por copa Se trata de un sistema de soporte y acceso completo y robusto. Su principal característica es su método de conexión: la conexión tipo cuplock. Esta conexión permite obtener una gran rigidez de la estructura: los extremos de las vigas y los travesaños se insertan en el dispositivo de fijación en forma de copa situado debajo, y mediante un golpe con el martillo, las cuatro partes quedan firmemente ancladas en su lugar.

¿Qué tamaño tiene el sistema de andamios Cuplock?

Los andamios Cuplock están estandarizados, pero cuando decimos "tamaño", nos referimos, en la mayoría de los casos, a las dimensiones de los componentes y a los tamaños de los vanos resultantes:

• Ancho de la bahía (longitud del espejo de popa):Los anchos más comunes son 0,9 m, 1,2 m, 1,5 m y 1,8 m.
• Longitudes de bahía (longitudes de la viga de apoyo):Las longitudes habituales oscilan entre 1,2 m, 1,8 m, 2,5 m y 3,0 m.
• Espaciado estándar (vertical):La distancia entre las conexiones de las copas suele ser de 500 mm (0,5 m) o 1000 mm (1,0 m), lo que permite un control preciso de la altura de la plataforma.
• Diámetro del tubo:El diámetro exterior de los tubos de acero es generalmente de 48,3 mm, que es el estándar en la mayoría de los sistemas de andamios a nivel mundial, lo que garantiza la compatibilidad con accesorios estándar (como acopladores).

¿Cómo calcular la cantidad de andamios Cuplock necesarios?

Un cálculo preciso es fundamental para el control de costes y la seguridad en obra. A continuación se presenta una descripción simplificada; un ingeniero de andamios cualificado debe realizar siempre los cálculos finales.

Pasos para la estimación básica de cantidades:

1. Definir dimensiones: Determina la longitud (L), la altura (H) y el ancho (W) requeridos para la estructura del andamio.

2. Cálculo de estándares (verticales):

• Número de bahías (longitud): L / (longitud de la bahía)
• Estándares totales: ≈ (Número de bahías + 1) * 2 (para dos líneas) * (Altura / Espaciado estándar)

3. Cálculo de libros mayores (horizontales - longitudinales):

• Total de libros de contabilidad: Número de bahías * (Altura / Altura de la plataforma elevadora) * 2

4. Cálculo de los travesaños (horizontales - a lo ancho):

• Total de travesaños: (Número de bahías + 1) * (Altura / Altura del elevador de la plataforma)

Consejo práctico para empresas de alquiler: Un cálculo preciso minimiza el exceso o la escasez de existencias, lo cual es clave para maximizar la utilización de la flota y obtener los mayores márgenes de alquiler. Siempre tenga en cuenta componentes adicionales para refuerzos, amarres y puntos de acceso especializados (como torres de escaleras).

Preguntas frecuentes

¿Qué hace que Cuplock sea más rápido que los andamios tradicionales?

• Su exclusivo mecanismo de bloqueo por copa permite fijar hasta cuatro componentes horizontales al soporte vertical con un solo golpe de martillo, eliminando el tiempo que se pierde con numerosos acoplamientos y pernos sueltos.

¿Cuál es la principal ventaja del sistema Cuplock sobre el sistema Ringlock?

• Cuplock ofrece sencillez y una velocidad extrema para diseños simples y repetitivos (como fachadas de edificios) y es altamente eficiente para apuntalamientos de alta resistencia gracias a sus conexiones robustas en ángulo recto.

¿Cuál es la capacidad de carga de Cuplock?

• Cuplock es un sistema de alta resistencia. Un solo montante puede soportar una carga vertical de 2 a 3 toneladas (20-30 kN), según la configuración y el arriostramiento. Consulte siempre las especificaciones del fabricante.
