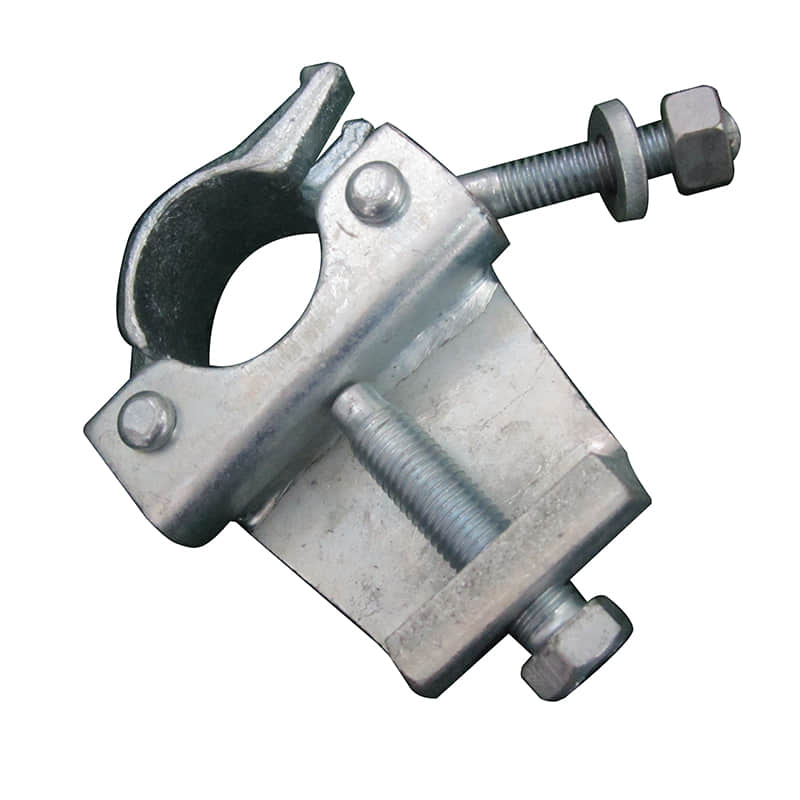

Abrazaderas para vigas de andamio son dispositivos de fijación de resistencia industrial que proporcionan soporte para andamios (tubos) a vigas de acero (vigas en I/vigas en H) sin necesidad de soldar ni perforar la estructura de acero. Las abrazaderas para vigas de andamio proporcionan un método de alta resistencia y no destructivo para fijar andamios a vigas de acero, ofreciendo una conexión adecuada para construir plataformas suspendidas o en voladizo en ubicaciones complejas, como puentes, plataformas petrolíferas y estructuras de acero de gran altura que no pueden apoyarse desde el suelo.
Las abrazaderas para vigas de andamio (acopladores de vigas) se han desarrollado para solucionar el complejo problema de fijar tubos de andamio a vigas en I o en H (acero estructural) sin necesidad de soldarlas ni perforarlas. Gracias a su cuerpo forjado de precisión, las abrazaderas eliminan la posibilidad de deslizamiento o inestabilidad que pueden producirse con las abrazaderas de hierro fundido. Además, ofrecen una base increíblemente estable en algunos de los entornos de ingeniería más exigentes, ya sea en andamios en voladizo de gran altura o en el mantenimiento de plataformas petrolíferas marinas.
Característica
Damos prioridad a la integridad estructural y a la trazabilidad de los materiales para garantizar que su proyecto cumpla con las auditorías de seguridad internacionales.
Característica | Especificación técnica | Norma de cumplimiento |
Fabricación | Forjado en caliente (acero al carbono de alta resistencia) | BS1139 / EN74-1 |
Tratamiento de superficies | Galvanizado por inmersión en caliente (HDG) > 85 μm | ISO 1461 |
Carga de trabajo segura | 30 kN (Antideslizante) | AS/NZS 1576 |
Compatibilidad | Ajuste universal para espesores de brida de hasta 45 mm. | Estándares globales de haces I/H |
Par de apriete | 54 Nm recomendado | Resistencia del perno de grado 8.8 |
¿Por qué elegir abrazaderas forjadas?
En la construcción pesada, la diferencia entre los componentes "estándar" y los "mejorados" radica en el margen de seguridad.
- Ductilidad frente a fragilidad: Si bien la mayoría de las abrazaderas de hierro fundido se rompen al resistir impactos repentinos, nuestras abrazaderas de acero forjado poseen una ductilidad superior. Se deforman en lugar de fracturarse al sobrecargarse, lo que proporciona un margen de seguridad crucial para el personal en obra.
- Geometría antideslizante: Nuestras abrazaderas cuentan con un diseño de mordaza dentada endurecida, que aumenta el coeficiente de fricción entre la abrazadera y la brida de acero en un 35 % en comparación con acoplamientos similares de superficies lisas. Esto proporciona estabilidad frente a cargas de viento dinámicas y vibraciones.
- Durabilidad frente a la corrosión: Mientras que las abrazaderas comunes galvanizadas se oxidan al rojo vivo en cuestión de meses cuando se exponen a la humedad cerca del océano, nuestro recubrimiento HDG de 85 μm permite más de 10 años de servicio sin necesidad de mantenimiento ni reparaciones, lo que reduce el costo total de propiedad (TCO).
Aplicaciones de ingeniería
- Sector marítimo y plataformas petrolíferas: En plataformas petrolíferas y astilleros se necesita un andamio con la máxima resistencia a la corrosión.
- Andamios suspendidos: El sistema debe garantizar que sus componentes estén fijados de forma segura a la estructura de acero de puentes y edificios de gran altura.
- Mantenimiento industrial: Instale rápidamente andamios en las vigas internas para realizar trabajos de reparación en grúas aéreas o tuberías.
Preguntas frecuentes
¿Cuál es la diferencia entre una abrazadera de viga fija y una giratoria?
- Las abrazaderas fijas para vigas están diseñadas para fijar el tubo del andamio a 90 grados con respecto a la viga de acero, proporcionando así la máxima rigidez estructural. Las abrazaderas giratorias permiten una rotación de 360 grados, ofreciendo flexibilidad para el arriostramiento diagonal o geometrías complejas donde el tubo necesita unirse a la viga en un ángulo diferente.
¿Estas abrazaderas para vigas son compatibles tanto con vigas en I como con vigas en H?
- Sí. Nuestros acopladores universales para vigas están diseñados con una mordaza de boca ancha y un perno en T de alta resistencia que se adapta a una amplia gama de espesores de ala (normalmente hasta 45 mm). Esta versatilidad garantiza que puedan utilizarse con diversos perfiles de acero estructural sin necesidad de herrajes especializados.
¿Proporcionan certificados de ensayo de materiales (MTC) para estas abrazaderas?
- Cada lote de nuestras abrazaderas para vigas de andamio incluye un Certificado de Trazabilidad de Materiales EN 10204 3.1. Este certificado incluye análisis de composición química, pruebas de resistencia a la tracción y verificación del espesor de la galvanización para garantizar el cumplimiento total de los requisitos de los proyectos de Nivel 1.
Solicite una consulta técnica
¿Necesitas cálculos de capacidad portante para tu proyecto específico?
